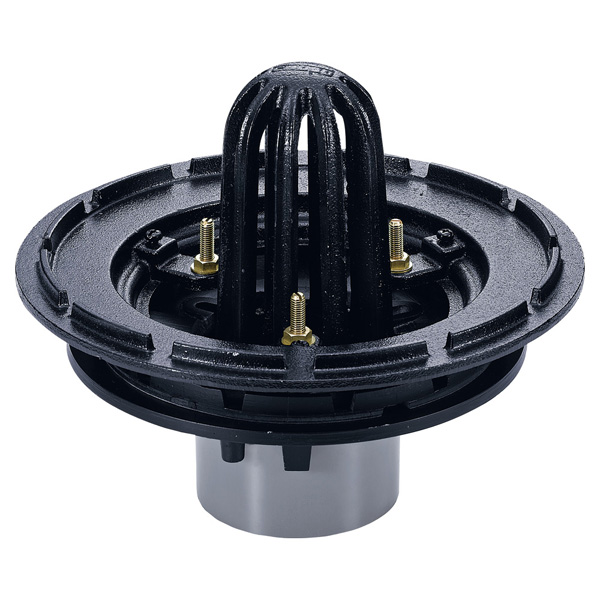

外断熱用ドレン 防水層張掛け幅50mm RAG-5SD

型式 RAG-5SD
排水形式 たて引き
材質 鋳鉄
施工方法 外断熱用
防水方法 アスファルト・シート防水
接続方法 ねじ込式
使用場所 屋上

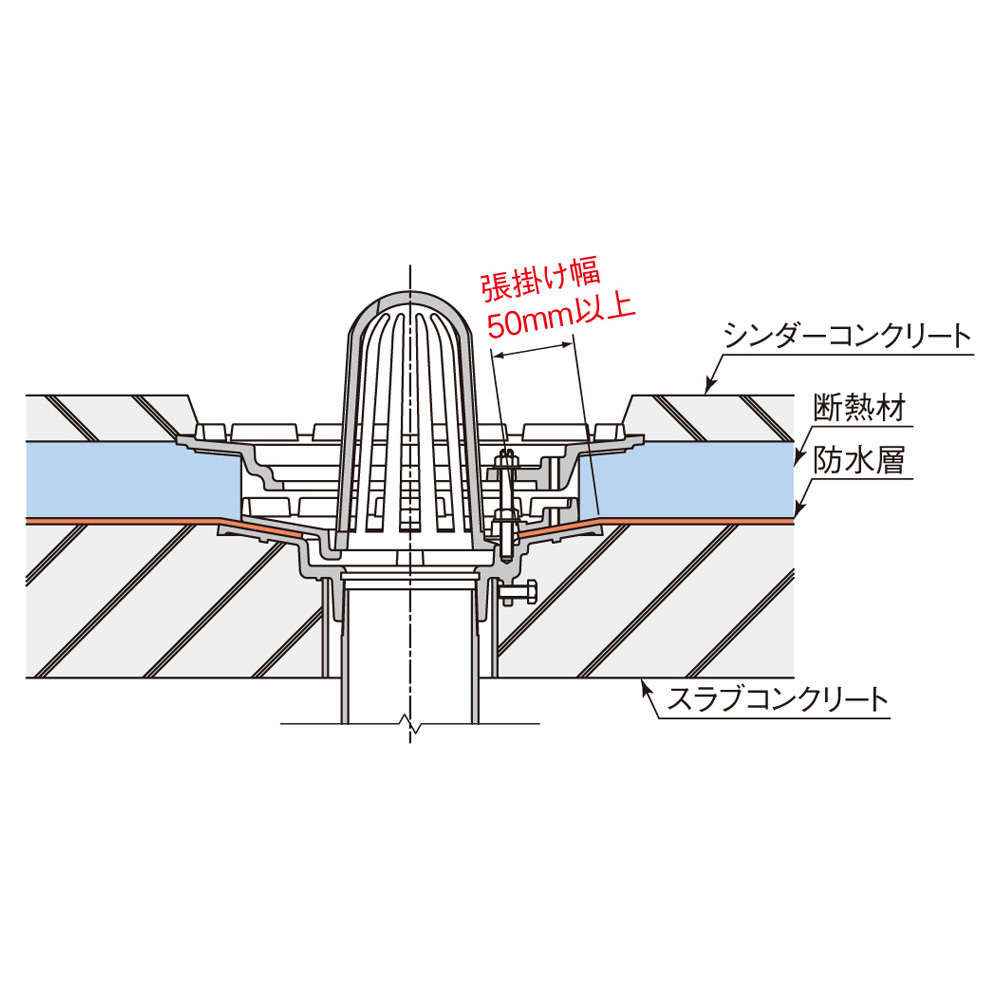

備考 防水層の張掛け幅が50mm以上ありますので、防水層との密着性が向上し、確実な防水工事が施せます。
備考2 屋上用「RAG-5SD」フロアー・屋上用「RSLG-5SD」バルコニー中継用「BSG-5SD」
呼ビ径型式記号 DXF DWG PDFPDF一覧
50RAG-5SD-50 -
65RAG-5SD-65 -
75RAG-5SD-75 -
100RAG-5SD-100 -
125RAG-5SD-125 -
150RAG-5SD-150
