U字溝用スチールグレーチング　VG5U・VG5UL

U字溝用スチールグレーチング　VG5U・VG5UL
型式 VG5U・VG5UL
分類 グレーチング
適用溝 U字溝用
ピッチ目 並目
適用荷重 T-14
車両進行方向 側溝用
バー形状 Vギザ
備考 クロスバーピッチ：50mm
備考2 公共建築協会評価対象製品
適用荷重溝幅型式記号 DXF DWG PDF
T-14120VG5U-25-12
T-14150VG5U-25-15
T-14180VG5U-25-18
T-14200VG5U-32-20
T-14240VG5U-32-24
T-14300VG5U-44-30
T-14360VG5U-50-36
T-14400VG5U-50-40
T-14450VG5U-55-45
T-14120VG5UL-25-12 - -
T-14150VG5UL-25-15 - -
T-14180VG5UL-25-18 - -
T-14200VG5UL-32-20 - -
T-14240VG5UL-32-24 - -
T-14300VG5UL-44-30 - -
T-14360VG5UL-50-36 - -
T-14400VG5UL-50-40 - -

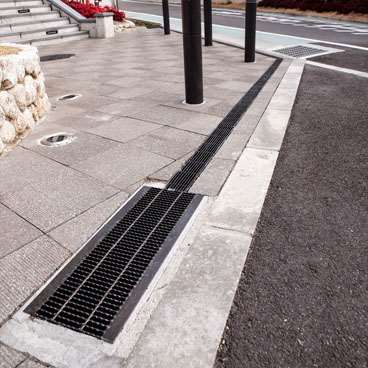

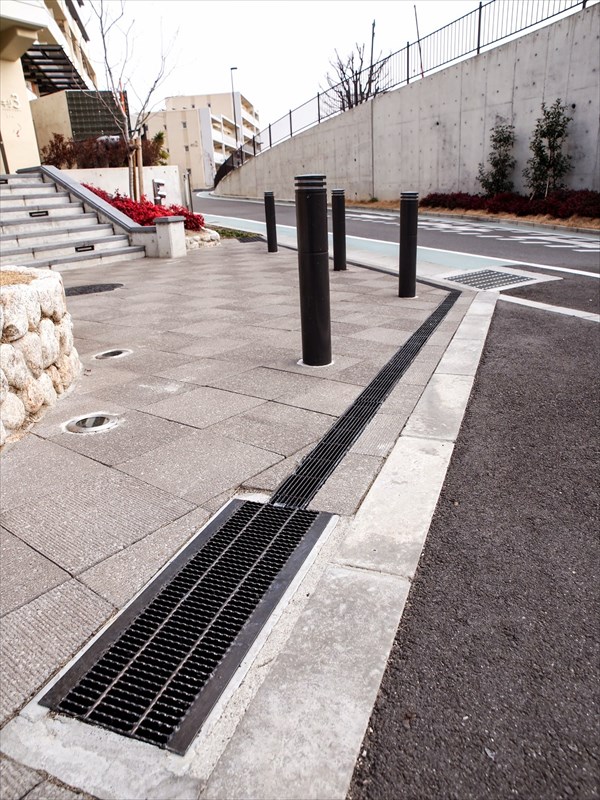

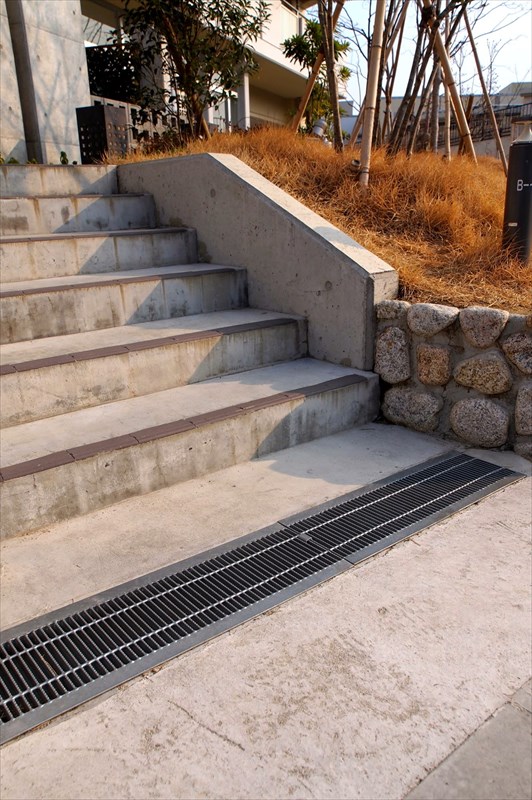

スチールグレーチングの施工事例
