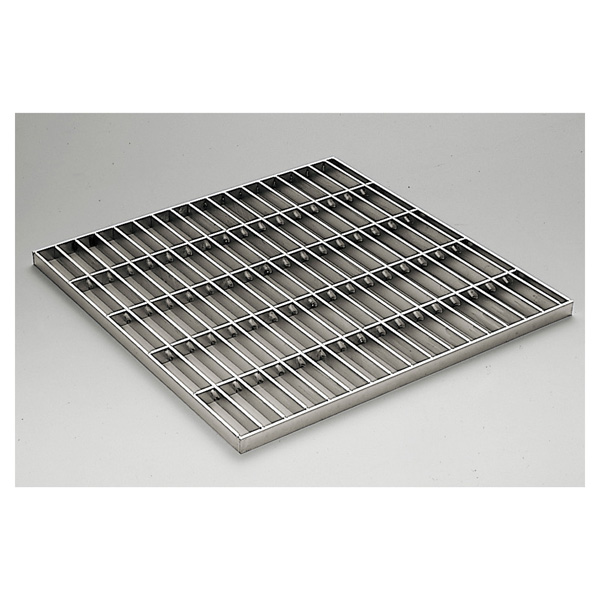

集水桝タイプ　横断　CSNM

集水桝タイプ　横断
型 式
CSNM
分類
集水桝用
仕様
ローレット加工
バー形状
フラットバー4mm
適用荷重
T20　T14　T6　T2　歩道
強度区分
一般タイプ
備考
公共建築協会評価対象製品
適用荷重 桝穴 型式記号 高さ 本体価格
（円/枚）		 受枠価格
（円）		 DXF DWG JWW PDF
歩道 250×250 CSNM-15-250_P=30 15 10,400 10,800 dxf dwg jww pdf
歩道 250×250 CSNM-20-250_P=30 20 14,100 11,700 dxf dwg jww pdf
T-2 250×250 CSNM-25-250_P=30 25 14,800 12,400 dxf dwg jww pdf
T-6 250×250 CSNM-32-250_P=30 32 19,300 13,400 dxf dwg jww pdf
T-14 250×250 CSNM-38-250_P=30 38 22,700 14,300 dxf dwg jww pdf
歩道 300×300 CSNM-15-300_P=30 15 14,800 11,600 dxf dwg jww pdf
歩道 300×300 CSNM-20-300_P=30 20 20,400 12,700 dxf dwg jww pdf
T-2 300×300 CSNM-25-300_P=30 25 23,700 13,500 dxf dwg jww pdf
T-2 300×300 CSNM-32-300_P=30 32 28,200 14,200 dxf dwg jww pdf
T-14 300×300 CSNM-38-300_P=30 38 31,300 15,300 dxf dwg jww pdf
T-20 300×300 CSNM-50-300_P=30 50 43,400 16,900 dxf dwg jww pdf
歩道 350×350 CSNM-15-350_P=30 15 19,200 12,400 dxf dwg jww pdf
歩道 350×350 CSNM-20-350_P=30 20 25,800 13,600 dxf dwg jww pdf
歩道 350×350 CSNM-25-350_P=30 25 28,600 14,400 dxf dwg jww pdf
T-2 350×350 CSNM-32-350_P=30 32 37,000 15,300 dxf dwg jww pdf
T-2 350×350 CSNM-38-350_P=30 38 46,100 16,500 dxf dwg jww pdf
T-20 350×350 CSNM-50-350_P=30 50 50,200 19,400 dxf dwg jww pdf
歩道 400×400 CSNM-15-400_P=30 15 24,500 13,500 dxf dwg jww pdf
歩道 400×400 CSNM-20-400_P=30 20 30,400 14,300 dxf dwg jww pdf
歩道 400×400 CSNM-25-400_P=30 25 34,500 15,400 dxf dwg jww pdf
T-2 400×400 CSNM-32-400_P=30 32 41,500 16,500 dxf dwg jww pdf
T-2 400×400 CSNM-38-400_P=30 38 52,600 17,600 dxf dwg jww pdf
T-14 400×400 CSNM-50-400_P=30 50 61,500 20,600 dxf dwg jww pdf
歩道 450×450 CSNM-15-450_P=30 15 30,700 14,200 dxf dwg jww pdf
歩道 450×450 CSNM-20-450_P=30 20 38,100 15,200 dxf dwg jww pdf
歩道 450×450 CSNM-25-450_P=30 25 44,100 16,600 dxf dwg jww pdf
歩道 450×450 CSNM-32-450_P=30 32 54,600 17,700 dxf dwg jww pdf
T-2 450×450 CSNM-38-450_P=30 38 59,200 18,800 dxf dwg jww pdf
T-14 450×450 CSNM-50-450_P=30 50 72,500 21,500 dxf dwg jww pdf
歩道 500×500 CSNM-15-500_P=30 15 32,100 15,000 - - - pdf
歩道 500×500 CSNM-20-500_P=30 20 56,500 15,600 dxf dwg jww pdf
歩道 500×500 CSNM-25-500_P=30 25 61,800 18,500 dxf dwg jww pdf
歩道 500×500 CSNM-32-500_P=30 32 73,300 19,700 dxf dwg jww pdf
T-2 500×500 CSNM-38-500_P=30 38 75,100 20,900 dxf dwg jww pdf
T-6 500×500 CSNM-50-500_P=30 50 92,900 24,000 dxf dwg jww pdf
歩道 550×550 CSNM-15-550_P=30 15 38,400 15,800 - - - pdf
歩道 550×550 CSNM-20-550_P=30 20 65,700 16,500 dxf dwg jww pdf
歩道 550×550 CSNM-25-550_P=30 25 73,900 19,500 dxf dwg jww pdf
歩道 550×550 CSNM-32-550_P=30 32 92,300 21,000 dxf dwg jww pdf
T-2 550×550 CSNM-38-550_P=30 38 92,800 22,400 dxf dwg jww pdf
T-2 550×550 CSNM-50-550_P=30 50 124,500 25,400 dxf dwg jww pdf
歩道 600×600 CSNM-15-600_P=30 15 43,400 17,000 - - - pdf
歩道 600×600 CSNM-20-600_P=30 20 89,200 17,700 dxf dwg jww pdf
歩道 600×600 CSNM-25-600_P=30 25 98,600 20,600 dxf dwg jww pdf
歩道 600×600 CSNM-32-600_P=30 32 122,000 22,300 dxf dwg jww pdf
歩道 600×600 CSNM-38-600_P=30 38 124,800 23,800 dxf dwg jww pdf
T-2 600×600 CSNM-50-600_P=30 50 125,300 26,900 dxf dwg jww pdf
歩道 250×250 CSNM-15-250_P=22 15 13,700 10,800 dxf dwg jww pdf
T-2 250×250 CSNM-20-250_P=22 20 17,100 11,700 dxf dwg jww pdf
T-2 250×250 CSNM-25-250_P=22 25 19,300 12,400 dxf dwg jww pdf
T-14 250×250 CSNM-32-250_P=22 32 24,800 13,400 dxf dwg jww pdf
T-20 250×250 CSNM-38-250_P=22 38 32,200 14,300 dxf dwg jww pdf
歩道 300×300 CSNM-15-300_P=22 15 19,100 11,600 dxf dwg jww pdf
歩道 300×300 CSNM-20-300_P=22 20 25,500 12,700 dxf dwg jww pdf
T-2 300×300 CSNM-25-300_P=22 25 28,100 13,500 dxf dwg jww pdf
T-14 300×300 CSNM-32-300_P=22 32 35,400 14,200 dxf dwg jww pdf
T-20 300×300 CSNM-38-300_P=22 38 40,800 15,300 dxf dwg jww pdf
T-20 300×300 CSNM-50-300_P=22 50 55,700 16,900 dxf dwg jww pdf
歩道 350×350 CSNM-15-350_P=22 15 24,100 12,400 dxf dwg jww pdf
歩道 350×350 CSNM-20-350_P=22 20 32,900 13,600 dxf dwg jww pdf
T-2 350×350 CSNM-25-350_P=22 25 38,400 14,400 dxf dwg jww pdf
T-2 350×350 CSNM-32-350_P=22 32 46,600 15,300 dxf dwg jww pdf
T-14 350×350 CSNM-38-350_P=22 38 55,300 16,500 dxf dwg jww pdf
T-20 350×350 CSNM-50-350_P=22 50 64,900 19,400 dxf dwg jww pdf
歩道 400×400 CSNM-15-400_P=22 15 31,900 13,500 dxf dwg jww pdf
歩道 400×400 CSNM-20-400_P=22 20 41,900 14,300 dxf dwg jww pdf
歩道 400×400 CSNM-25-400_P=22 25 49,700 15,400 dxf dwg jww pdf
T-2 400×400 CSNM-32-400_P=22 32 58,400 16,500 dxf dwg jww pdf
T-6 400×400 CSNM-38-400_P=22 38 65,100 17,600 dxf dwg jww pdf
T-20 400×400 CSNM-50-400_P=22 50 79,700 20,600 dxf dwg jww pdf
歩道 450×450 CSNM-15-450_P=22 15 39,500 14,200 dxf dwg jww pdf
歩道 450×450 CSNM-20-450_P=22 20 51,400 15,200 dxf dwg jww pdf
歩道 450×450 CSNM-25-450_P=22 25 60,900 16,600 dxf dwg jww pdf
T-2 450×450 CSNM-32-450_P=22 32 73,000 17,700 dxf dwg jww pdf
T-2 450×450 CSNM-38-450_P=22 38 83,500 18,800 dxf dwg jww pdf
T-20 450×450 CSNM-50-450_P=22 50 97,500 21,500 dxf dwg jww pdf
歩道 500×500 CSNM-15-500_P=22 15 40,300 15,000 - - - pdf
歩道 500×500 CSNM-20-500_P=22 20 71,000 15,600 dxf dwg jww pdf
歩道 500×500 CSNM-25-500_P=22 25 77,100 18,500 dxf dwg jww pdf
T-2 500×500 CSNM-32-500_P=22 32 77,600 19,700 dxf dwg jww pdf
T-2 500×500 CSNM-38-500_P=22 38 105,600 20,900 dxf dwg jww pdf
T-14 500×500 CSNM-50-500_P=22 50 121,100 24,000 dxf dwg jww pdf
歩道 550×550 CSNM-15-550_P=22 15 52,000 15,800 - - - pdf
歩道 550×550 CSNM-20-550_P=22 20 74,600 16,500 dxf dwg jww pdf
歩道 550×550 CSNM-25-550_P=22 25 89,100 19,500 dxf dwg jww pdf
歩道 550×550 CSNM-32-550_P=22 32 97,200 21,000 dxf dwg jww pdf
T-2 550×550 CSNM-38-550_P=22 38 119,800 22,400 dxf dwg jww pdf
T-14 550×550 CSNM-50-550_P=22 50 155,800 25,400 dxf dwg jww pdf
歩道 600×600 CSNM-15-600_P=22 15 58,000 17,000 - - - pdf
歩道 600×600 CSNM-20-600_P=22 20 112,200 17,700 dxf dwg jww pdf
歩道 600×600 CSNM-25-600_P=22 25 124,000 20,600 dxf dwg jww pdf
歩道 600×600 CSNM-32-600_P=22 32 124,500 22,300 dxf dwg jww pdf
T-2 600×600 CSNM-38-600_P=22 38 125,000 23,800 dxf dwg jww pdf
T-6 600×600 CSNM-50-600_P=22 50 165,000 26,900 dxf dwg jww pdf
歩道 250×250 CSNM-15-250_P=15 15 18,200 10,800 dxf dwg jww pdf
T-2 250×250 CSNM-20-250_P=15 20 24,600 11,700 dxf dwg jww pdf
T-14 250×250 CSNM-25-250_P=15 25 27,900 12,400 dxf dwg jww pdf
T-20 250×250 CSNM-32-250_P=15 32 34,600 13,400 dxf dwg jww pdf
T-20 250×250 CSNM-38-250_P=15 38 44,600 14,300 dxf dwg jww pdf
歩道 300×300 CSNM-15-300_P=15 15 26,300 11,600 dxf dwg jww pdf
T-2 300×300 CSNM-20-300_P=15 20 35,500 12,700 dxf dwg jww pdf
T-6 300×300 CSNM-25-300_P=15 25 39,100 13,500 dxf dwg jww pdf
T-20 300×300 CSNM-32-300_P=15 32 49,300 14,200 dxf dwg jww pdf
T-20 300×300 CSNM-38-300_P=15 38 59,100 15,300 dxf dwg jww pdf
T-20 300×300 CSNM-50-300_P=15 50 76,700 16,900 dxf dwg jww pdf
歩道 350×350 CSNM-15-350_P=15 15 33,900 12,400 dxf dwg jww pdf
T-2 350×350 CSNM-20-350_P=15 20 47,300 13,600 dxf dwg jww pdf
T-2 350×350 CSNM-25-350_P=15 25 54,700 14,400 dxf dwg jww pdf
T-14 350×350 CSNM-32-350_P=15 32 66,400 15,300 dxf dwg jww pdf
T-20 350×350 CSNM-38-350_P=15 38 74,600 16,500 dxf dwg jww pdf
T-20 350×350 CSNM-50-350_P=15 50 98,100 19,400 dxf dwg jww pdf
歩道 400×400 CSNM-15-400_P=15 15 43,700 13,500 dxf dwg jww pdf
歩道 400×400 CSNM-20-400_P=15 20 52,600 14,300 dxf dwg jww pdf
T-2 400×400 CSNM-25-400_P=15 25 60,400 15,400 dxf dwg jww pdf
T-6 400×400 CSNM-32-400_P=15 32 78,000 16,500 dxf dwg jww pdf
T-14 400×400 CSNM-38-400_P=15 38 92,800 17,600 dxf dwg jww pdf
T-20 400×400 CSNM-50-400_P=15 50 114,900 20,600 dxf dwg jww pdf
歩道 450×450 CSNM-15-450_P=15 15 53,400 14,200 dxf dwg jww pdf
歩道 450×450 CSNM-20-450_P=15 20 74,400 15,200 dxf dwg jww pdf
T-2 450×450 CSNM-25-450_P=15 25 77,900 16,600 dxf dwg jww pdf
T-2 450×450 CSNM-32-450_P=15 32 95,900 17,700 dxf dwg jww pdf
T-14 450×450 CSNM-38-450_P=15 38 111,000 18,800 dxf dwg jww pdf
T-20 450×450 CSNM-50-450_P=15 50 135,100 21,500 dxf dwg jww pdf
歩道 500×500 CSNM-15-500_P=15 15 57,000 15,000 - - - pdf
歩道 500×500 CSNM-20-500_P=15 20 90,800 15,600 dxf dwg jww pdf
T-2 500×500 CSNM-25-500_P=15 25 91,200 18,500 dxf dwg jww pdf
T-2 500×500 CSNM-32-500_P=15 32 123,600 19,700 dxf dwg jww pdf
T-14 500×500 CSNM-38-500_P=15 38 129,300 20,900 dxf dwg jww pdf
T-20 500×500 CSNM-50-500_P=15 50 164,800 24,000 dxf dwg jww pdf
歩道 550×550 CSNM-15-550_P=15 15 69,700 15,800 - - - pdf
歩道 550×550 CSNM-20-550_P=15 20 114,200 16,500 dxf dwg jww pdf
歩道 550×550 CSNM-25-550_P=15 25 131,100 19,500 dxf dwg jww pdf
T-2 550×550 CSNM-32-550_P=15 32 140,700 21,000 dxf dwg jww pdf
T-6 550×550 CSNM-38-550_P=15 38 159,700 22,400 dxf dwg jww pdf
T-20 550×550 CSNM-50-550_P=15 50 202,700 25,400 dxf dwg jww pdf
歩道 600×600 CSNM-15-600_P=15 15 78,900 17,000 - - - pdf
歩道 600×600 CSNM-20-600_P=15 20 152,800 17,700 dxf dwg jww pdf
歩道 600×600 CSNM-25-600_P=15 25 153,100 20,600 dxf dwg jww pdf
T-2 600×600 CSNM-32-600_P=15 32 153,500 22,300 dxf dwg jww pdf
T-2 600×600 CSNM-38-600_P=15 38 227,000 23,800 dxf dwg jww pdf
T-14 600×600 CSNM-50-600_P=15 50 227,400 26,900 dxf dwg jww pdf
T-2 250×250 CSNM-15-250_P=13 15 21,300 10,800 dxf dwg jww pdf
T-2 250×250 CSNM-20-250_P=13 20 28,600 11,700 dxf dwg jww pdf
T-14 250×250 CSNM-25-250_P=13 25 31,700 12,400 dxf dwg jww pdf
T-20 250×250 CSNM-32-250_P=13 32 44,100 13,400 dxf dwg jww pdf
T-20 250×250 CSNM-38-250_P=13 38 49,600 14,300 dxf dwg jww pdf
歩道 300×300 CSNM-15-300_P=13 15 30,100 11,600 dxf dwg jww pdf
T-2 300×300 CSNM-20-300_P=13 20 41,000 12,700 dxf dwg jww pdf
T-14 300×300 CSNM-25-300_P=13 25 44,100 13,500 dxf dwg jww pdf
T-20 300×300 CSNM-32-300_P=13 32 59,700 14,200 dxf dwg jww pdf
T-20 300×300 CSNM-38-300_P=13 38 67,500 15,300 dxf dwg jww pdf
T-20 300×300 CSNM-50-300_P=13 50 89,500 16,900 dxf dwg jww pdf
歩道 350×350 CSNM-15-350_P=13 15 38,200 12,400 dxf dwg jww pdf
T-2 350×350 CSNM-20-350_P=13 20 54,500 13,600 dxf dwg jww pdf
T-2 350×350 CSNM-25-350_P=13 25 62,200 14,400 dxf dwg jww pdf
T-14 350×350 CSNM-32-350_P=13 32 79,000 15,300 dxf dwg jww pdf
T-20 350×350 CSNM-38-350_P=13 38 84,600 16,500 dxf dwg jww pdf
T-20 350×350 CSNM-50-350_P=13 50 109,400 19,400 dxf dwg jww pdf
歩道 400×400 CSNM-15-400_P=13 15 48,900 13,500 dxf dwg jww pdf
歩道 400×400 CSNM-20-400_P=13 20 61,000 14,300 dxf dwg jww pdf
T-2 400×400 CSNM-25-400_P=13 25 68,700 15,400 dxf dwg jww pdf
T-14 400×400 CSNM-32-400_P=13 32 93,800 16,500 dxf dwg jww pdf
T-20 400×400 CSNM-38-400_P=13 38 103,800 17,600 dxf dwg jww pdf
T-20 400×400 CSNM-50-400_P=13 50 131,200 20,600 dxf dwg jww pdf
歩道 450×450 CSNM-15-450_P=13 15 60,300 14,200 dxf dwg jww pdf
歩道 450×450 CSNM-20-450_P=13 20 85,500 15,200 dxf dwg jww pdf
T-2 450×450 CSNM-25-450_P=13 25 87,900 16,600 dxf dwg jww pdf
T-6 450×450 CSNM-32-450_P=13 32 114,300 17,700 dxf dwg jww pdf
T-14 450×450 CSNM-38-450_P=13 38 123,500 18,800 dxf dwg jww pdf
T-20 450×450 CSNM-50-450_P=13 50 158,000 21,500 dxf dwg jww pdf
歩道 500×500 CSNM-15-500_P=13 15 65,200 15,000 - - - pdf
歩道 500×500 CSNM-20-500_P=13 20 103,800 15,600 dxf dwg jww pdf
T-2 500×500 CSNM-25-500_P=13 25 104,300 18,500 dxf dwg jww pdf
T-2 500×500 CSNM-32-500_P=13 32 141,500 19,700 dxf dwg jww pdf
T-14 500×500 CSNM-38-500_P=13 38 147,100 20,900 dxf dwg jww pdf
T-20 500×500 CSNM-50-500_P=13 50 187,500 24,000 dxf dwg jww pdf
歩道 550×550 CSNM-15-550_P=13 15 80,200 15,800 - - - pdf
歩道 550×550 CSNM-20-550_P=13 20 125,900 16,500 dxf dwg jww pdf
T-2 550×550 CSNM-25-550_P=13 25 126,300 19,500 dxf dwg jww pdf
T-2 550×550 CSNM-32-550_P=13 32 180,700 21,000 dxf dwg jww pdf
T-14 550×550 CSNM-38-550_P=13 38 181,000 22,400 dxf dwg jww pdf
T-20 550×550 CSNM-50-550_P=13 50 230,400 25,400 dxf dwg jww pdf
歩道 600×600 CSNM-15-600_P=13 15 88,500 17,000 - - - pdf
歩道 600×600 CSNM-20-600_P=13 20 173,900 17,700 dxf dwg jww pdf
歩道 600×600 CSNM-25-600_P=13 25 174,800 20,600 dxf dwg jww pdf
T-2 600×600 CSNM-32-600_P=13 32 175,700 22,300 dxf dwg jww pdf
T-6 600×600 CSNM-38-600_P=13 38 202,500 23,800 dxf dwg jww pdf
T-20 600×600 CSNM-50-600_P=13 50 254,100 26,900 dxf dwg jww pdf
T-2 250×250 CSNM-15-250_P=10 15 29,300 10,800 dxf dwg jww pdf
T-14 250×250 CSNM-20-250_P=10 20 35,600 11,700 dxf dwg jww pdf
T-20 250×250 CSNM-25-250_P=10 25 41,600 12,400 dxf dwg jww pdf
T-20 250×250 CSNM-32-250_P=10 32 63,000 13,400 dxf dwg jww pdf
T-20 250×250 CSNM-38-250_P=10 38 72,100 14,300 dxf dwg jww pdf
T-2 300×300 CSNM-15-300_P=10 15 38,600 11,600 dxf dwg jww pdf
T-2 300×300 CSNM-20-300_P=10 20 47,300 12,700 dxf dwg jww pdf
T-14 300×300 CSNM-25-300_P=10 25 56,700 13,500 dxf dwg jww pdf
T-20 300×300 CSNM-32-300_P=10 32 71,100 14,200 dxf dwg jww pdf
T-20 300×300 CSNM-38-300_P=10 38 84,500 15,300 dxf dwg jww pdf
T-20 300×300 CSNM-50-300_P=10 50 102,200 16,900 dxf dwg jww pdf
歩道 350×350 CSNM-15-350_P=10 15 47,900 12,400 dxf dwg jww pdf
T-2 350×350 CSNM-20-350_P=10 20 58,900 13,600 dxf dwg jww pdf
T-14 350×350 CSNM-25-350_P=10 25 70,900 14,400 dxf dwg jww pdf
T-20 350×350 CSNM-32-350_P=10 32 87,700 15,300 dxf dwg jww pdf
T-20 350×350 CSNM-38-350_P=10 38 132,900 16,500 dxf dwg jww pdf
T-20 350×350 CSNM-50-350_P=10 50 159,700 19,400 dxf dwg jww pdf
歩道 400×400 CSNM-15-400_P=10 15 65,200 13,500 dxf dwg jww pdf
T-2 400×400 CSNM-20-400_P=10 20 80,300 14,300 dxf dwg jww pdf
T-6 400×400 CSNM-25-400_P=10 25 98,300 15,400 dxf dwg jww pdf
T-20 400×400 CSNM-32-400_P=10 32 119,400 16,500 dxf dwg jww pdf
T-20 400×400 CSNM-38-400_P=10 38 169,900 17,600 dxf dwg jww pdf
T-20 400×400 CSNM-50-400_P=10 50 224,300 20,600 dxf dwg jww pdf
歩道 450×450 CSNM-15-450_P=10 15 74,500 14,200 dxf dwg jww pdf
T-2 450×450 CSNM-20-450_P=10 20 91,400 15,200 dxf dwg jww pdf
T-2 450×450 CSNM-25-450_P=10 25 109,900 16,600 dxf dwg jww pdf
T-14 450×450 CSNM-32-450_P=10 32 136,100 17,700 dxf dwg jww pdf
T-20 450×450 CSNM-38-450_P=10 38 155,400 18,800 dxf dwg jww pdf
T-20 450×450 CSNM-50-450_P=10 50 253,900 21,500 dxf dwg jww pdf
歩道 500×500 CSNM-15-500_P=10 15 105,100 15,000 - - - pdf
歩道 500×500 CSNM-20-500_P=10 20 138,700 15,600 dxf dwg jww pdf
T-2 500×500 CSNM-25-500_P=10 25 158,000 18,500 dxf dwg jww pdf
T-14 500×500 CSNM-32-500_P=10 32 180,800 19,700 dxf dwg jww pdf
T-20 500×500 CSNM-38-500_P=10 38 213,300 20,900 dxf dwg jww pdf
T-20 500×500 CSNM-50-500_P=10 50 286,300 24,000 dxf dwg jww pdf
歩道 550×550 CSNM-15-550_P=10 15 127,300 15,800 - - - pdf
歩道 550×550 CSNM-20-550_P=10 20 174,600 16,500 dxf dwg jww pdf
T-2 550×550 CSNM-25-550_P=10 25 181,500 19,500 dxf dwg jww pdf
T-14 550×550 CSNM-32-550_P=10 32 222,600 21,000 dxf dwg jww pdf
T-14 550×550 CSNM-38-550_P=10 38 262,800 22,400 dxf dwg jww pdf
T-20 550×550 CSNM-50-550_P=10 50 364,300 25,400 dxf dwg jww pdf
歩道 600×600 CSNM-15-600_P=10 15 145,000 17,000 - - - pdf
歩道 600×600 CSNM-20-600_P=10 20 195,700 17,700 dxf dwg jww pdf
T-2 600×600 CSNM-25-600_P=10 25 203,700 20,600 dxf dwg jww pdf
T-6 600×600 CSNM-32-600_P=10 32 249,300 22,300 dxf dwg jww pdf
T-14 600×600 CSNM-38-600_P=10 38 293,900 23,800 dxf dwg jww pdf
T-20 600×600 CSNM-50-600_P=10 50 409,400 26,900 dxf dwg jww pdf

関連商品

最近チェックした製品

CSNMに関するお問い合わせ
