ボルト固定式細目正方形桝用スチールグレーチング CXHBBF・VG1HBBF
| 型式 |
CXHBBF・VG1HBBF |
| 分類 |
グレーチング |
| 適用溝 |
集水桝用 |
| ピッチ目 |
細目 |
| 適用荷重 |
T-2 |
| 車両進行方向 |
横断用 |
| バー形状 |
Vギザ |
| 備考 |
クロスバーピッチ：100mm |
| 備考2 |
公共建築協会評価対象製品 |
| 適用荷重 | 桝穴 | 型式記号 |
DXF |
DWG |
PDF |
| T-2 | 300x300 | CXHBBF-332-33A |
|
|
|
| T-2 | 350x350 | CXHBBF-332-350A |
|
|
|
| T-2 | 400x400 | CXHBBF-332-44A |
|
|
|
| T-2 | 450x450 | CXHBBF-332-450A |
|
|
|
| T-2 | 500x500 | CXHBBF-332-55A |
|
|
|
| T-2 | 600x600 | CXHBBF-332-66A |
|
|
|
| T-2 | 700x700 | CXHBBF-332-77A |
|
|
|
| T-2 | 800x800 | VG1HBBF-532-88A |
|
|
|
| T-2 | 900x900 | VG1HBBF-538-99A |
|
|
|
| T-2 | 1000x1000 | VG1HBBF-538-11A |
|
|
|
| T-2 | 300x300 | CXHBBF-332-33B |
|
|
|
| T-2 | 350x350 | CXHBBF-332-350B |
|
|
|
| T-2 | 400x400 | CXHBBF-332-44B |
|
|
|
| T-2 | 450x450 | CXHBBF-332-450B |
|
|
|
| T-2 | 500x500 | CXHBBF-332-55B |
|
|
|
| T-2 | 600x600 | CXHBBF-332-66B |
|
|
|
| T-2 | 700x700 | CXHBBF-332-77B |
|
|
|
| T-2 | 800x800 | VG1HBBF-532-88B |
|
|
|
| T-2 | 900x900 | VG1HBBF-538-99B |
|
|
|
| T-2 | 1000x1000 | VG1HBBF-538-11B |
|
|
|

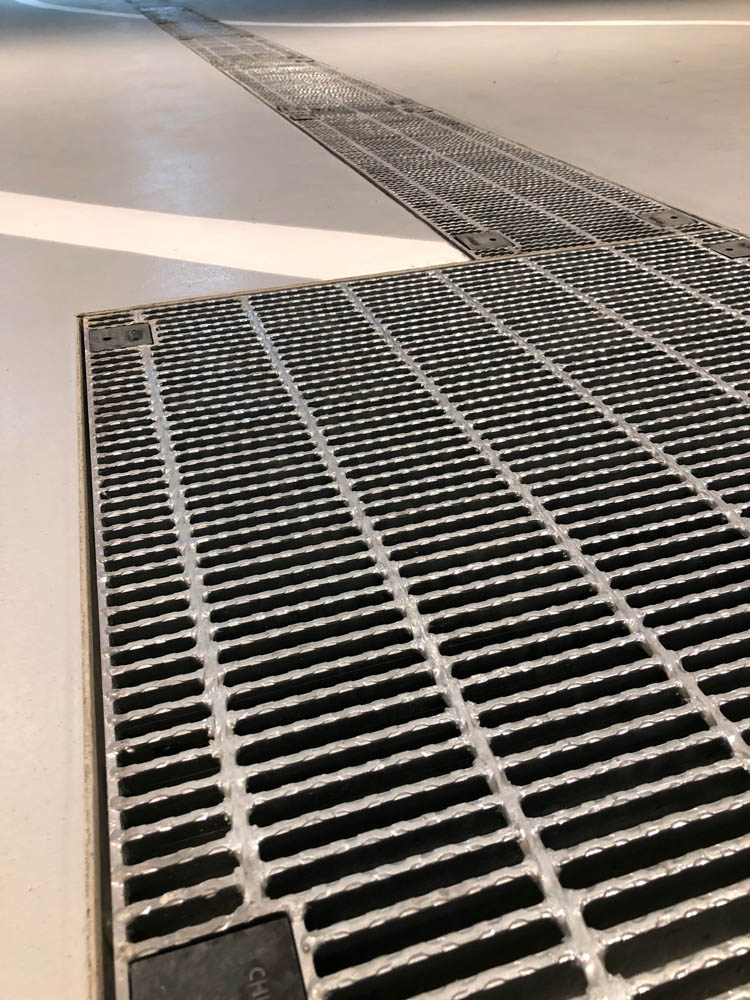

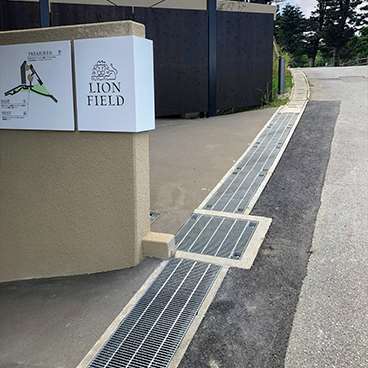

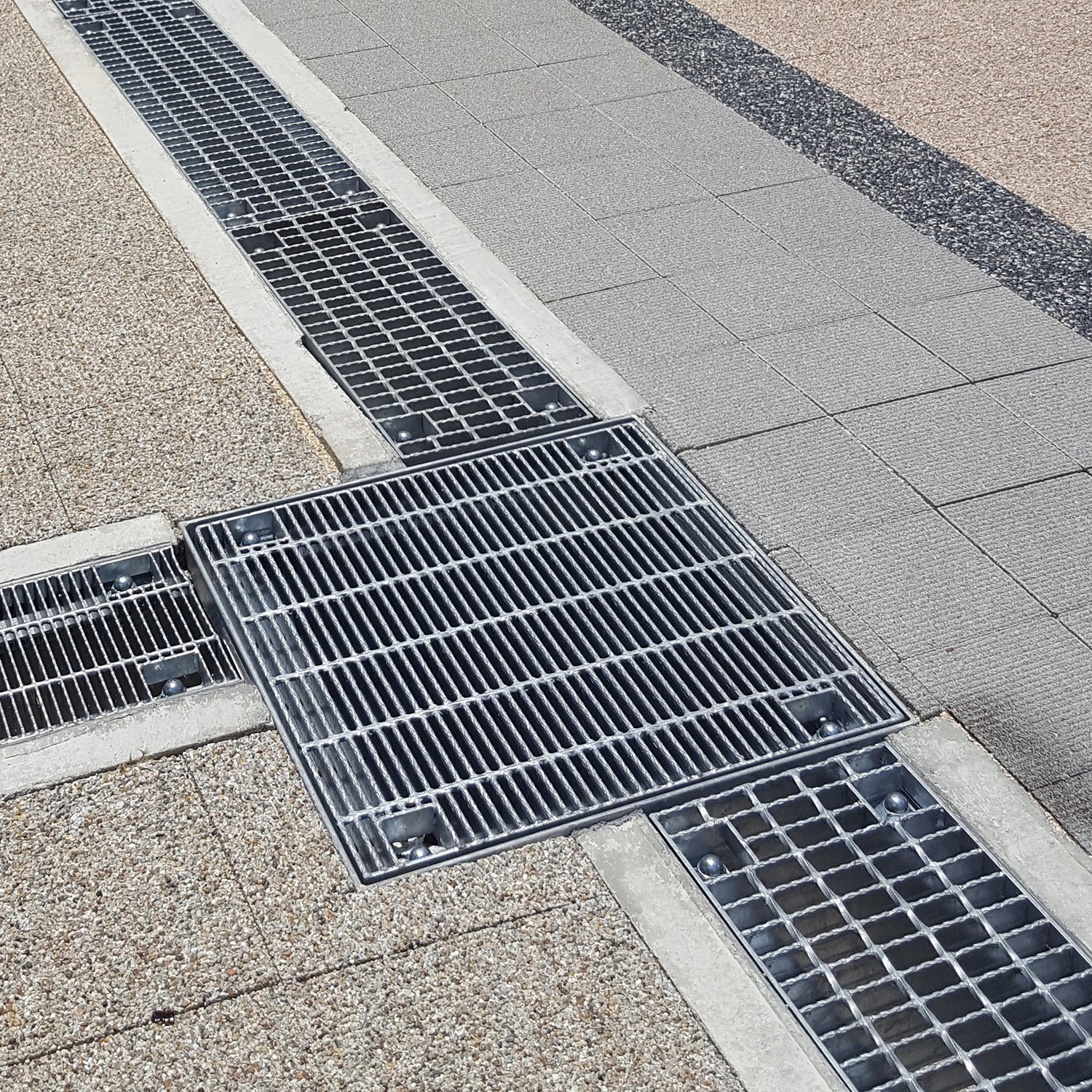

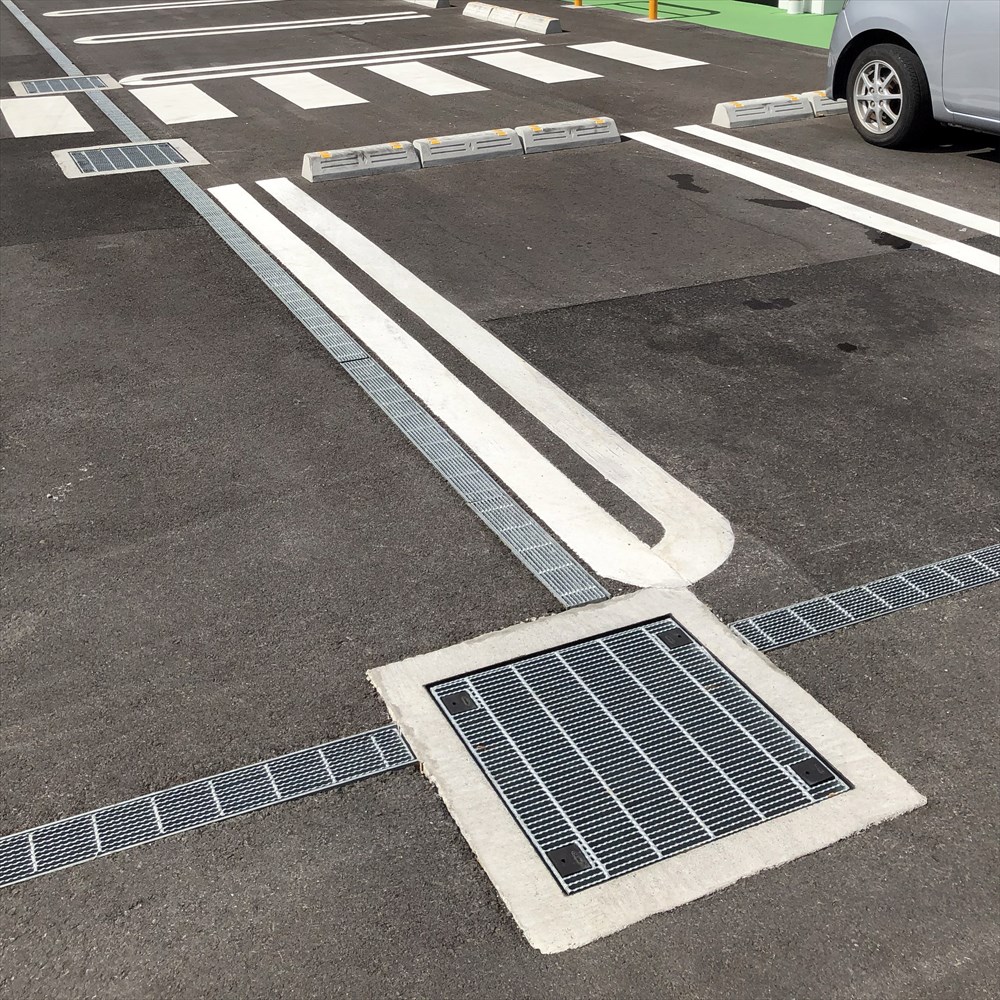

スチールグレーチングの施工事例
