騒音防止ボルト固定式 eco・Chubu. ETX-B

騒音防止ボルト固定式 eco・Chubu.
型 式
ETX-B
分類
一般溝用ボルト固定
仕様
ローレット加工
バー形状

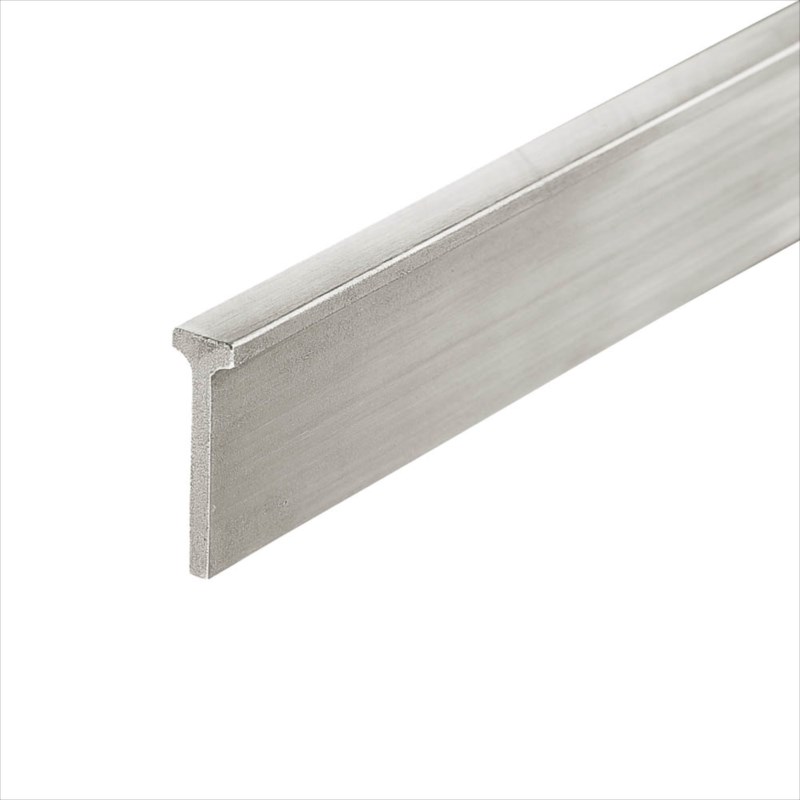

Tバー
適用荷重
歩道用
強度区分
一般タイプ
備考
公共建築協会評価対象製品
溝幅 高さ 型式記号 DXF DWG JWW PDF
100 15 ETX615B-10_P=15 dxf dwg jww pdf
100 20 ETX620B-10_P=15 dxf dwg jww pdf
150 15 ETX615B-15_P=15 dxf dwg jww pdf
150 20 ETX620B-15_P=15 dxf dwg jww pdf
200 15 ETX615B-20_P=15 dxf dwg jww pdf
200 20 ETX620B-20_P=15 dxf dwg jww pdf
250 15 ETX615B-25_P=15 dxf dwg jww pdf
250 20 ETX620B-25_P=15 dxf dwg jww pdf
300 15 ETX615B-30_P=15 dxf dwg jww pdf
300 20 ETX620B-30_P=15 dxf dwg jww pdf
350 15 ETX615B-35_P=15 dxf dwg jww pdf
350 20 ETX620B-35_P=15 dxf dwg jww pdf
100 15 ETX815B-10_P=15 - - jww pdf
100 20 ETX820B-10_P=15 - - jww pdf
150 15 ETX815B-15_P=15 - - jww pdf
150 20 ETX820B-15_P=15 - - jww pdf
200 15 ETX815B-20_P=15 - - jww pdf
200 20 ETX820B-20_P=15 - - jww pdf
250 15 ETX815B-25_P=15 - - jww pdf
250 20 ETX820B-25_P=15 - - jww pdf
300 15 ETX815B-30_P=15 - - jww pdf
300 20 ETX820B-30_P=15 - - jww pdf
350 15 ETX815B-35_P=15 - - jww pdf
350 20 ETX820B-35_P=15 - - jww pdf
100 15 ETX615B-10_P=22 dxf dwg jww pdf
100 20 ETX620B-10_P=22 dxf dwg jww pdf
150 15 ETX615B-15_P=22 dxf dwg jww pdf
150 20 ETX620B-15_P=22 dxf dwg jww pdf
200 15 ETX615B-20_P=22 dxf dwg jww pdf
200 20 ETX620B-20_P=22 dxf dwg jww pdf
250 15 ETX615B-25_P=22 dxf dwg jww pdf
250 20 ETX620B-25_P=22 dxf dwg jww pdf
300 15 ETX615B-30_P=22 dxf dwg jww pdf
300 20 ETX620B-30_P=22 dxf dwg jww pdf
350 15 ETX615B-35_P=22 dxf dwg jww pdf
350 20 ETX620B-35_P=22 dxf dwg jww pdf
100 15 ETX815B-10_P=22 - - jww pdf
100 20 ETX820B-10_P=22 - - jww pdf
150 15 ETX815B-15_P=22 - - jww pdf
150 20 ETX820B-15_P=22 - - jww pdf
200 15 ETX815B-20_P=22 - - jww pdf
200 20 ETX820B-20_P=22 - - jww pdf
250 15 ETX815B-25_P=22 - - jww pdf
250 20 ETX820B-25_P=22 - - jww pdf
300 15 ETX815B-30_P=22 - - jww pdf
300 20 ETX820B-30_P=22 - - jww pdf
350 15 ETX815B-35_P=22 - - jww pdf
350 20 ETX820B-35_P=22 - - jww pdf
