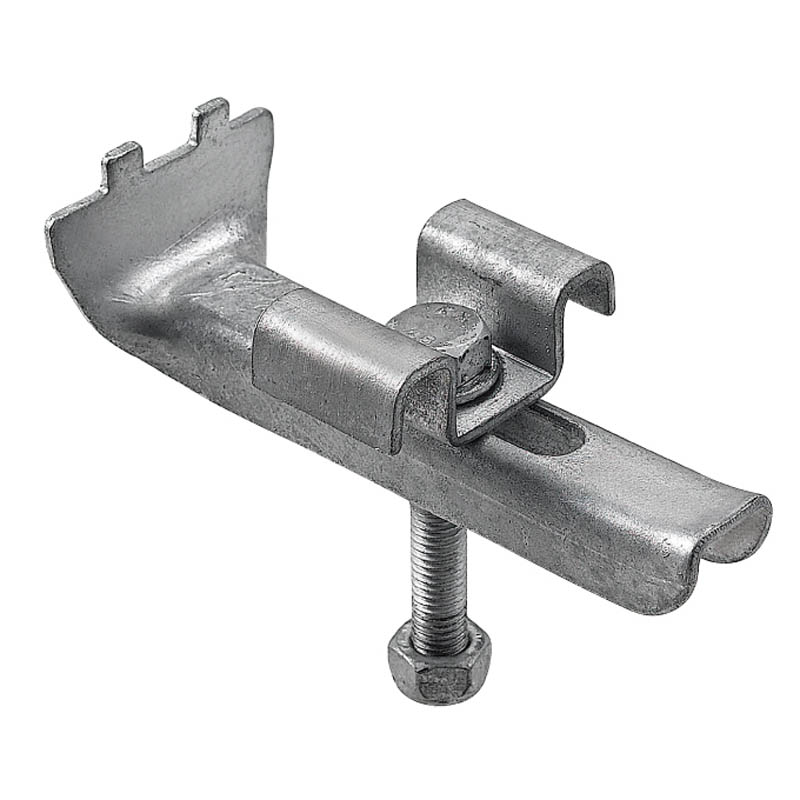

サドルクリップ サドルクリップC
| 型式 | サドルクリップC |
|---|---|
| 分類 | 階段・床板 |

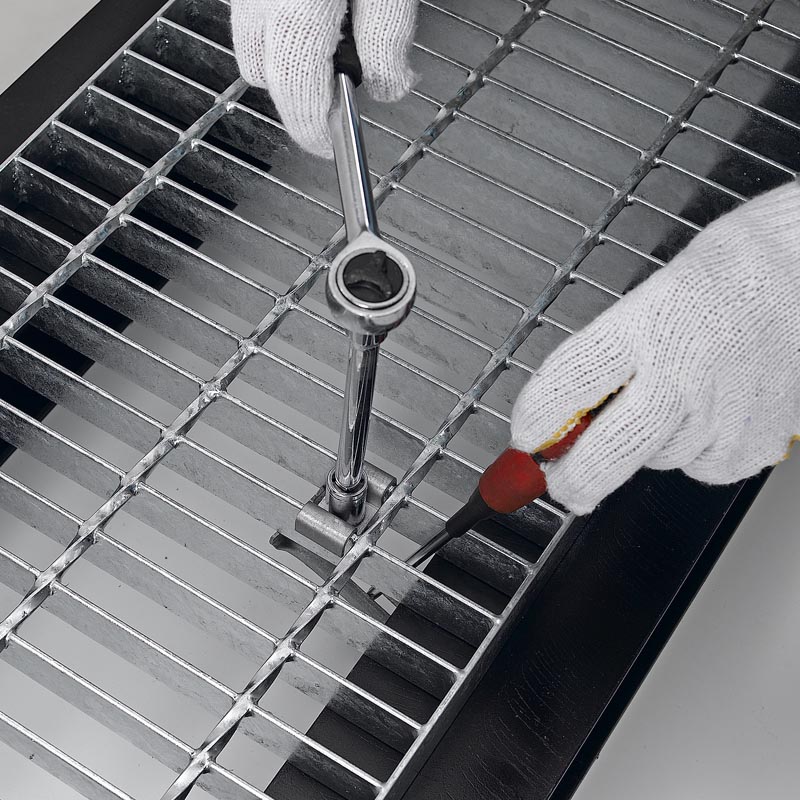

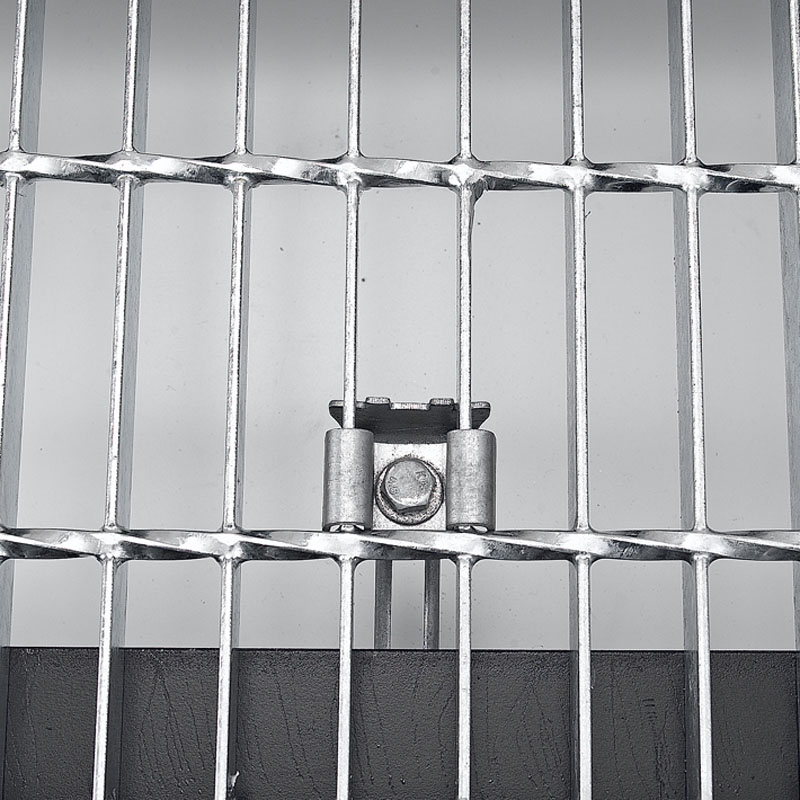

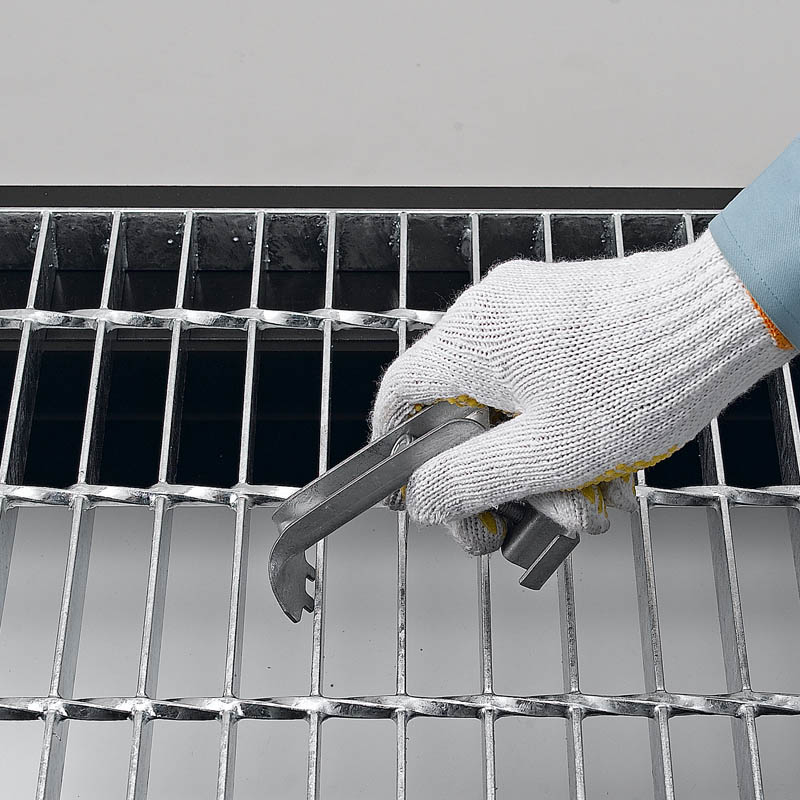

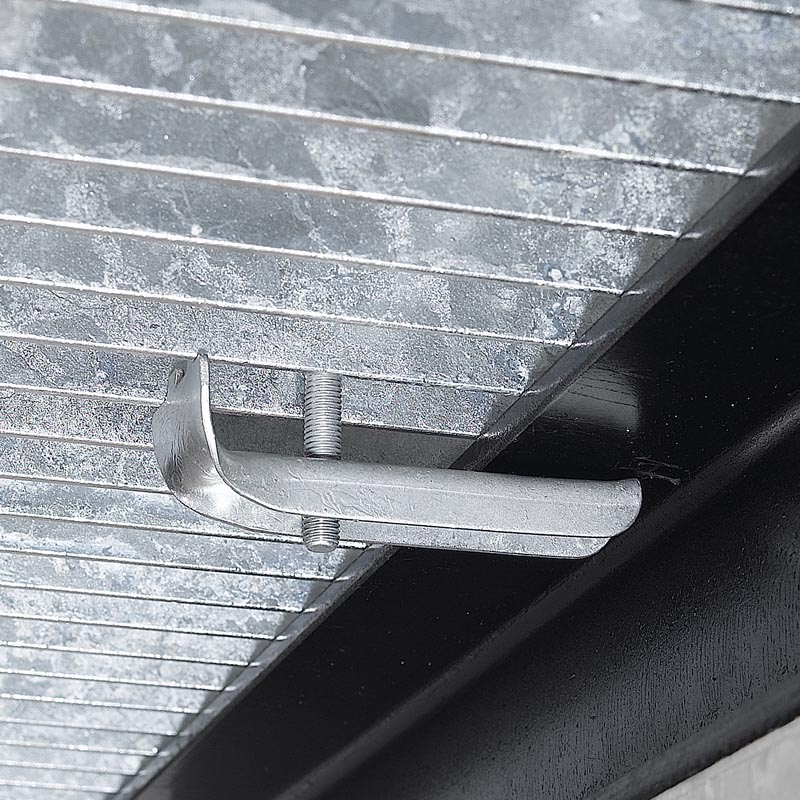

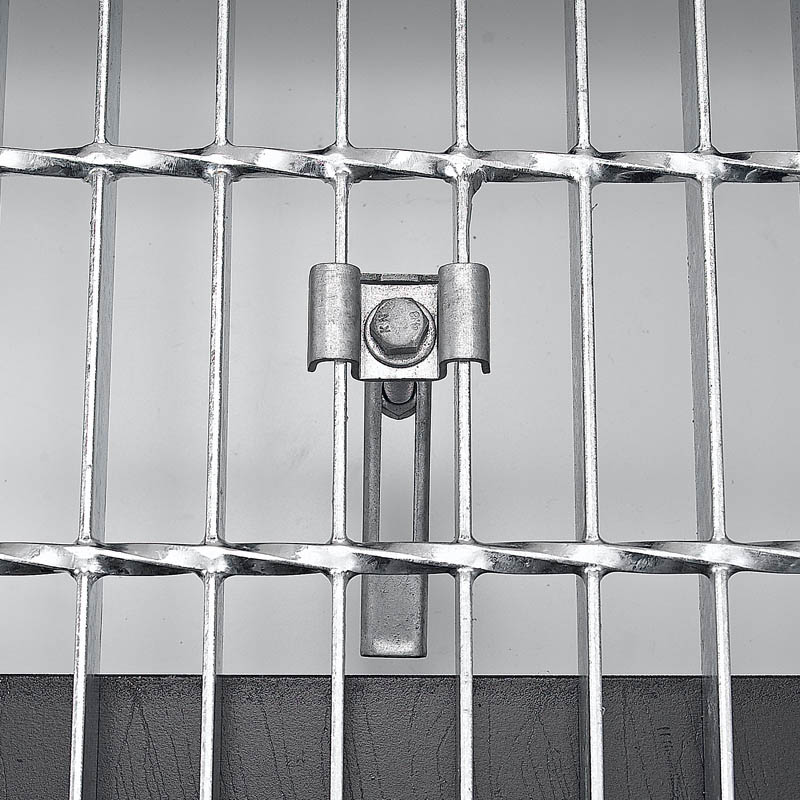

| 備考 | 床板用グレーチングをH鋼に固定するための金具です。グレーチングの床面から取り付けが可能です。受梁のフランジ厚さはt6～t12まで対応しています。 |
| 備考2 | サドルクリップ（C）取付手順【動画】 |
| h | L | 型式記号 | DXF | DWG | |
|---|---|---|---|---|---|
| 19 | 40 | サドルクリップC-19 | - | - | - |
| 25 | 45 | サドルクリップC-25 | - | - | - |
| 32 | 55 | サドルクリップC-32 | - | - | - |
| 38 | 60 | サドルクリップC-38 | - | - | - |
| 44 | 65 | サドルクリップC-44 | - | - | - |
