長スパン用IBグレーチング　CXIB 【T-25】

長スパン用IBグレーチング
型 式
CXIB 【T-25】
分類
長スパン用
適用溝
一般溝用
ピッチ目
並目
適用荷重
T-25
バー形状
ギザギザ
備考
クロスバーピッチ：100mm、受注生産品
備考2

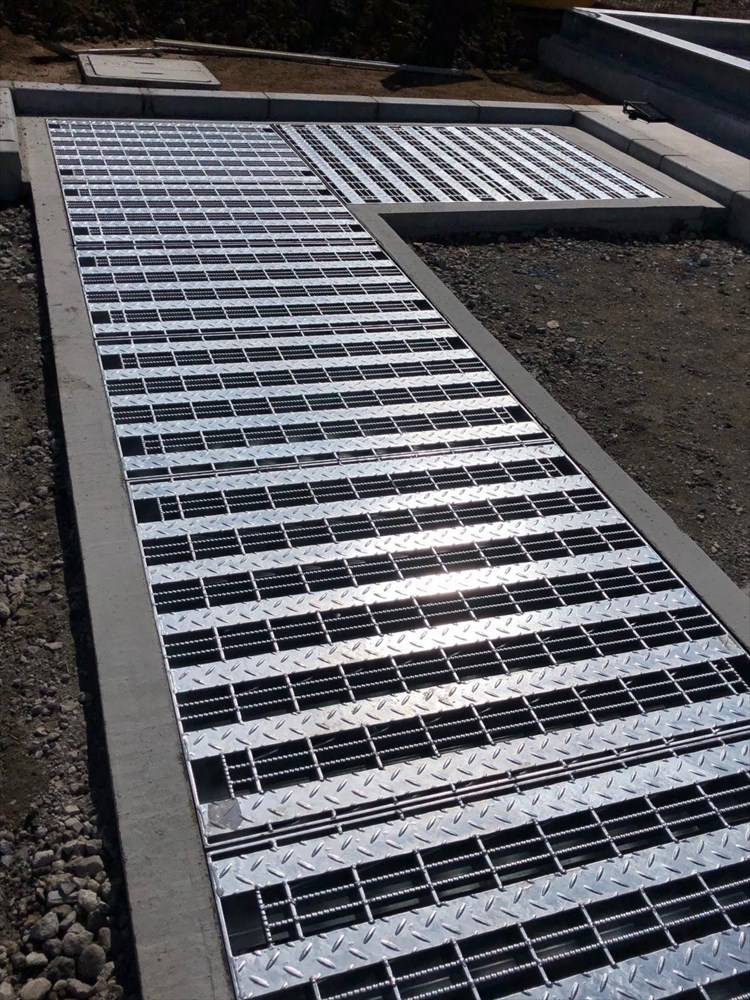

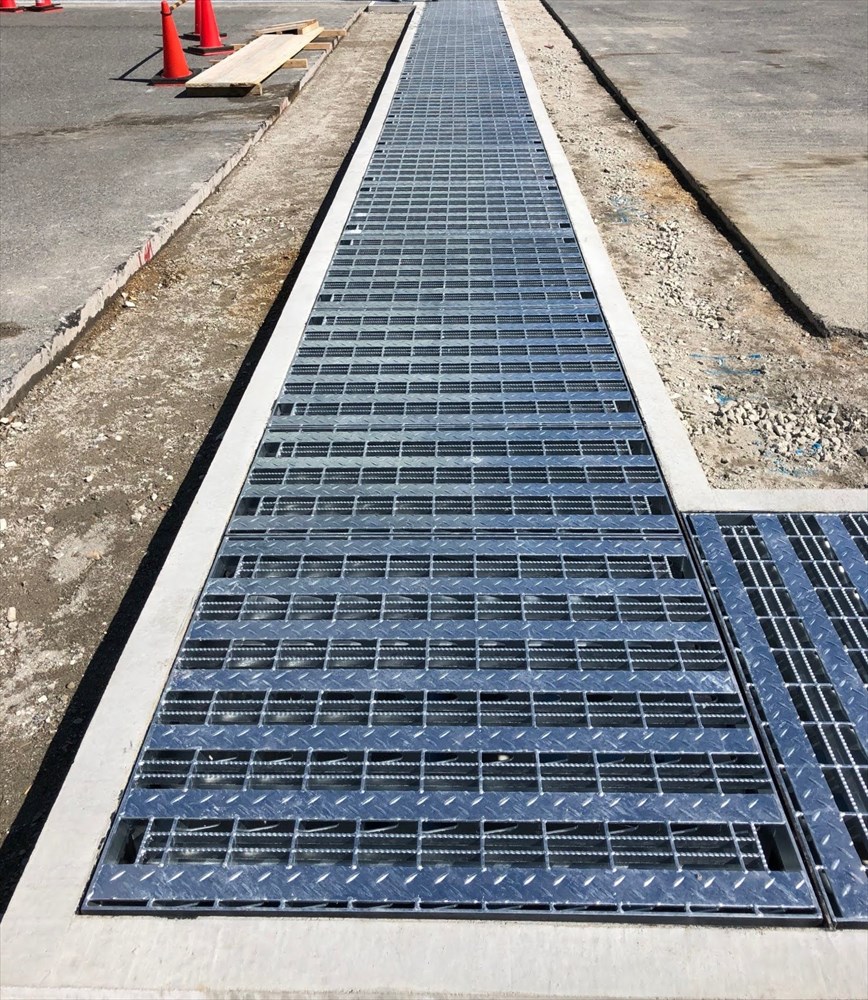

長スパン用の溝蓋、桝蓋にご使用頂けます。主桁材にH形鋼を使しており軽量で十分な強度があります。
適用荷重 溝幅 型式記号 本体価格
（円）		 通し受枠
（円/2m）		 4方4面枠
（円）		 DXF DWG PDF
T-25 600 CXIB-120B-6 76,200 8,900 20,700 - - pdf
T-25 700 CXIB-120B-7 87,500 8,900 21,900 - - pdf
T-25 800 CXIB-120B-8 97,200 8,900 23,100 - - pdf
T-25 900 CXIB-150B-9 110,400 9,700 27,200 - - pdf
T-25 1000 CXIB-150B-10 120,800 9,700 28,400 - - pdf
T-25 1100 CXIB-150B-11 131,900 9,700 29,600 - - pdf
