階段用グレーチング　CXST

型式	CXST
分類	階段・床板
ピッチ目	並目
バー形状	ギザギザ
備考	クロスバーピッチ：100mm、受注生産品　　エコノミー「CST」ギザギザ「CXST」

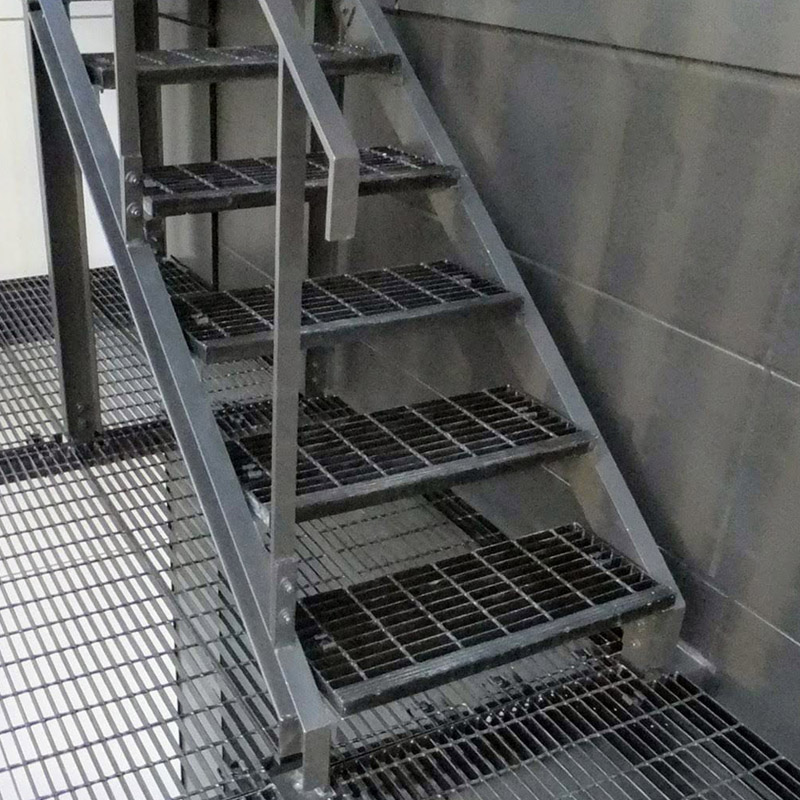

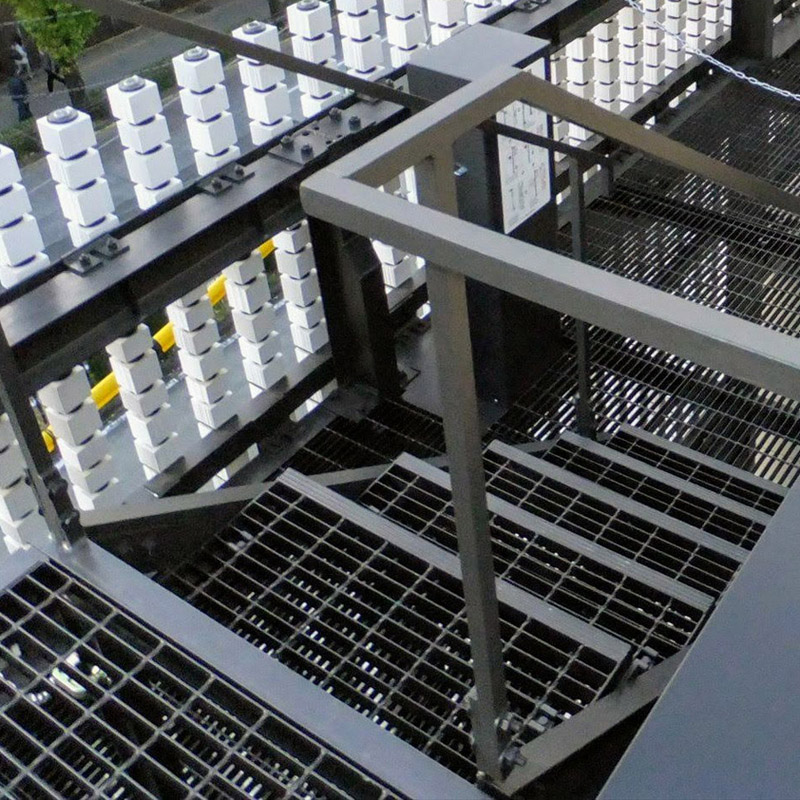

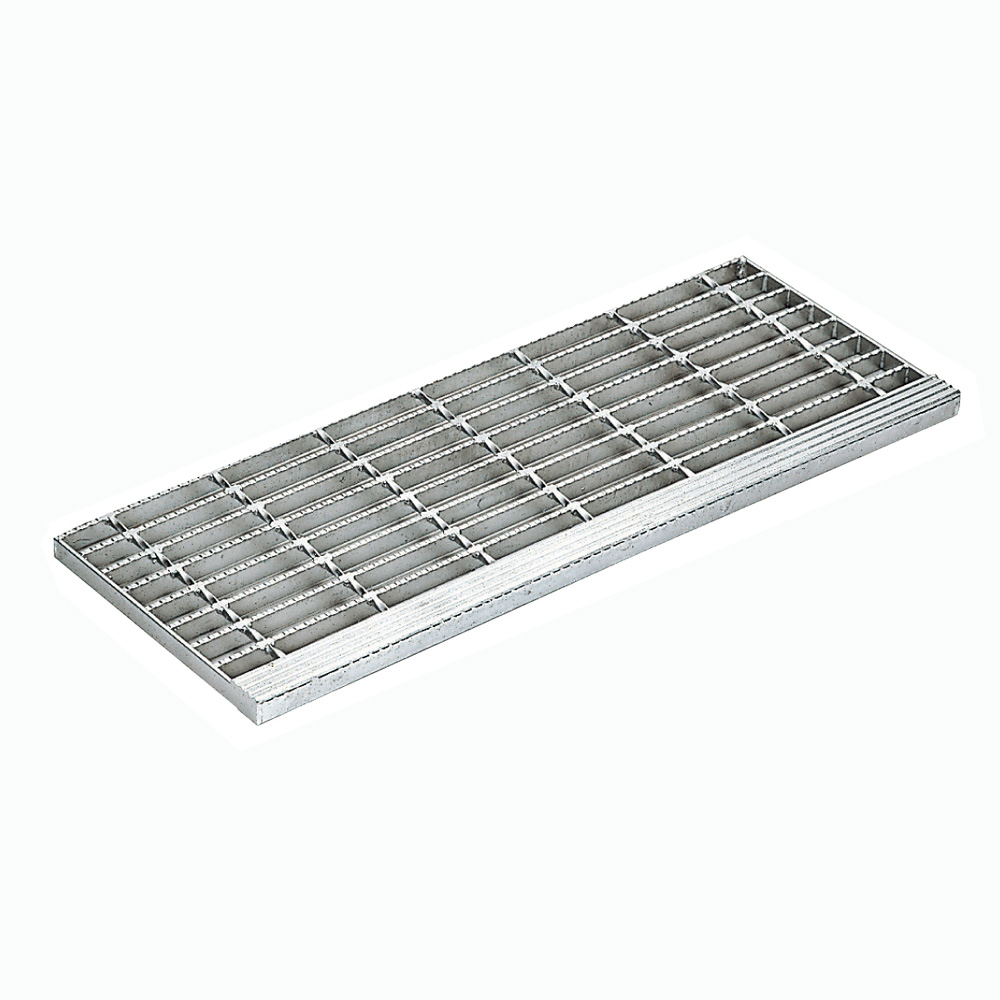

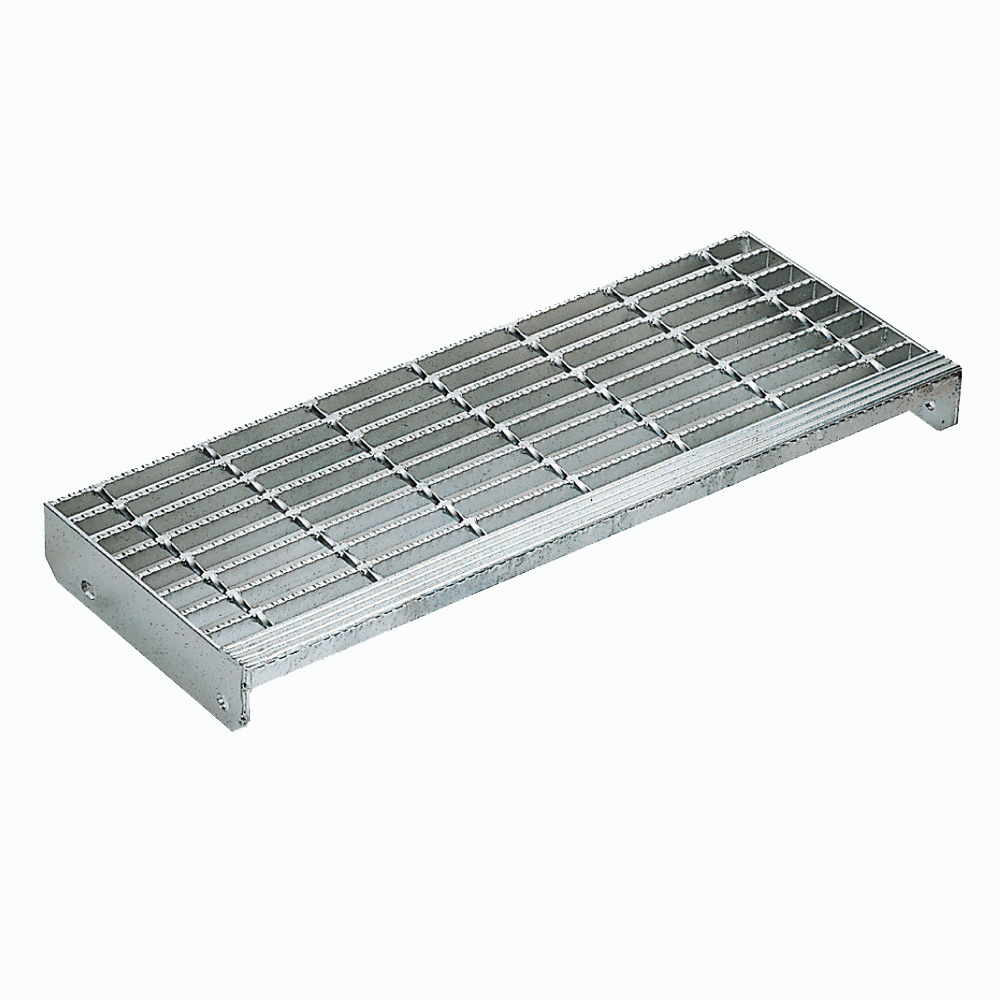

備考2	階段でお使いいただけるよう、すべり止めをつけた階段踏板用グレーチングです。主に点検歩廊の階段やオフィスビルの非常階段にご使用頂けます。溶接固定式とボルト固定式を用意しています。

ベアリングバー	長さ×幅	型式記号	DXF	DWG	溶接式	ボルト式
FB25x3	600×243	CXST-325-600x243	-	-	-	-
FB25x3	600×273	CXST-325-600x273	-	-	-	-
FB25x3	700×213	CXST-325-700x213	-	-	-
FB25x3	700×243	CXST-325-700x243	-	-	-	-
FB25x3	700×273	CXST-325-700x273	-	-	-	-
I-25X5X3	600×215	CXST-525-600x215	-	-	-	-
I-25X5X3	600×245	CXST-525-600x245	-	-	-	-
I-25X5X3	600×275	CXST-525-600x275	-	-	-	-
I-25X5X3	700×215	CXST-525-700x215	-	-	-	-
I-25X5X3	700×245	CXST-525-700x245	-	-	-	-
I-25X5X3	700×275	CXST-525-700x275	-	-	-	-
I-25X5X3	800×215	CXST-525-800x215	-	-	-	-
I-25X5X3	800×245	CXST-525-800x245	-	-	-	-
I-25X5X3	800×275	CXST-525-800x275	-	-	-	-
I-25X5X3	900×215	CXST-525-900x215	-	-	-	-
I-25X5X3	900×245	CXST-525-900x245	-	-	-	-
I-25X5X3	900×275	CXST-525-900x275	-	-	-	-
I-32X5X3	800×215	CXST-532-800x215	-	-	-	-
I-32X5X3	800×245	CXST-532-800x245	-	-	-	-
I-32X5X3	800×275	CXST-532-800x275	-	-	-	-
I-32X5X3	900×215	CXST-532-900x215	-	-	-	-
I-32X5X3	900×245	CXST-532-900x245	-	-	-	-
I-32X5X3	900×275	CXST-532-900x275	-	-	-	-
I-32X5X3	1000×215	CXST-532-1000x215	-	-	-	-
I-32X5X3	1000×245	CXST-532-1000x245	-	-
I-32X5X3	1000×275	CXST-532-1000x275	-	-
I-32X5X3	1100×215	CXST-532-1100x215	-	-	-	-
I-32X5X3	1100×245	CXST-532-1100x245	-	-	-	-
I-32X5X3	1100×275	CXST-532-1100x275	-	-	-	-
I-32X5X3	1200×215	CXST-532-1200x215	-	-	-	-
I-32X5X3	1200×245	CXST-532-1200x245	-	-	-	-
I-32X5X3	1200×275	CXST-532-1200x275	-	-	-	-
