横断・側溝用細目スチールグレーチング CXHB・VG1HB
型式 |
CXHB・VG1HB |
分類 |
グレーチング |
適用溝 |
一般溝用 |
ピッチ目 |
細目 |
適用荷重 |
T-14 |
車両進行方向 |
横断・側溝用 |
バー形状 |
Vギザ |
備考 |
クロスバーピッチ:100mm |
備考2 |
公共建築協会評価対象製品 |
適用荷重 | 溝幅 | 型式記号 |
DXF |
DWG |
PDF |
T-14 | 200 | CXHB-325-2 |
|
|
|
T-14 | 250 | CXHB-332-2.5 |
|
|
|
T-14 | 300 | VG1HB-532-3 |
|
|
|
T-14 | 350 | CXHB-338-3.5 |
|
|
|
T-14 | 400 | VG1HB-538-4 |
|
|
|
T-14 | 450 | VG1HB-544-4.5 |
|
|
|
T-14 | 500 | VG1HB-544-5 |
|
|
|
T-14 | 550 | VG1HA-750-5.5 |
|
|
|
T-14 | 600 | VG1HA-750-6 |
|
|
|

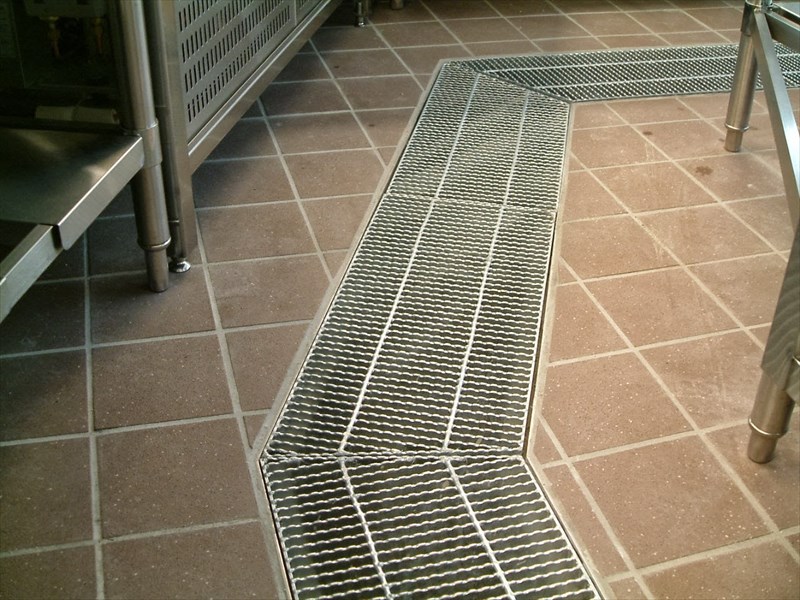

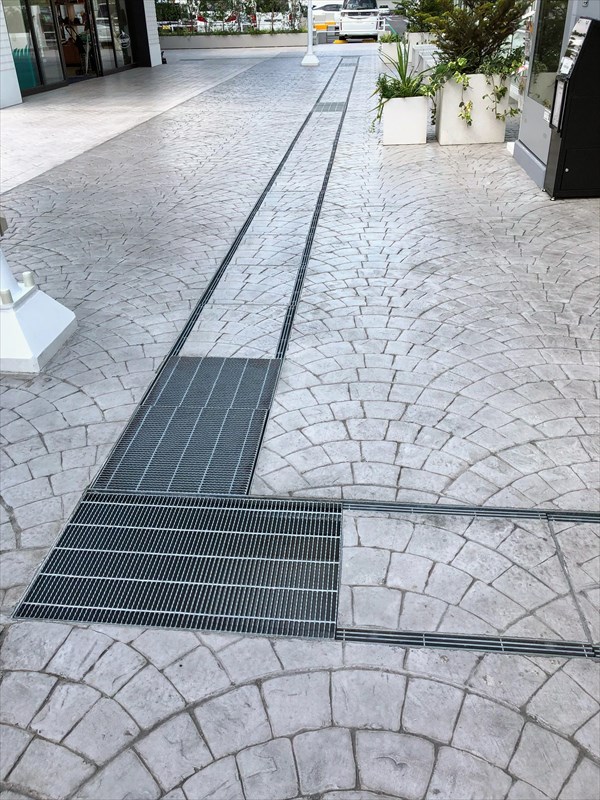

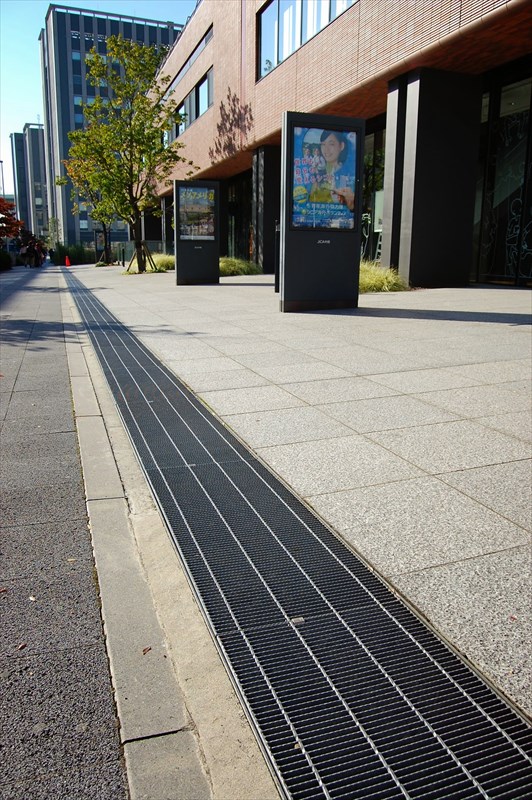

スチールグレーチングの施工事例
