床排水金物 JCW204記号「C」と「D」の違いについて
2023-08-09[豆知識]
CD型金具はJCW204記号「C」に適合、DD型金具はJCW204記号「D」に適合した床排水金物です。
DD型金具「D」は、排水管径とストレーナー外径が近い寸法で標準的な排水金物です。
CD型金具「C」は、すり鉢形状の金具枠で排水管径よりストレーナ外径が大きく、有効開口率が
高いため排水がスムーズになるのが特徴です。防水層用の防水皿付きやP型トラップ付きなどを
用意しています。床排水金物の材質は真鍮製の他に耐食性が高いステンレス製も用意しています。
使用場所やご使用される環境に合わせてお選び頂けます。
床排水金物は排水金具、排水目皿と呼ぶこともあります。
※JCW：日本鋳鉄ふた・排水器具工業会規格
DD型金具 [JCW204 D] 真鍮製 CD型金具 [JCW204 C] 真鍮製
D-SN型金具 [JCW204 D(SU)] ステンレス製 C-S型金具 [JCW204 C(SU)] ステンレス製
※（SU）・・・ステンレス製
防水層用（防水皿付き）

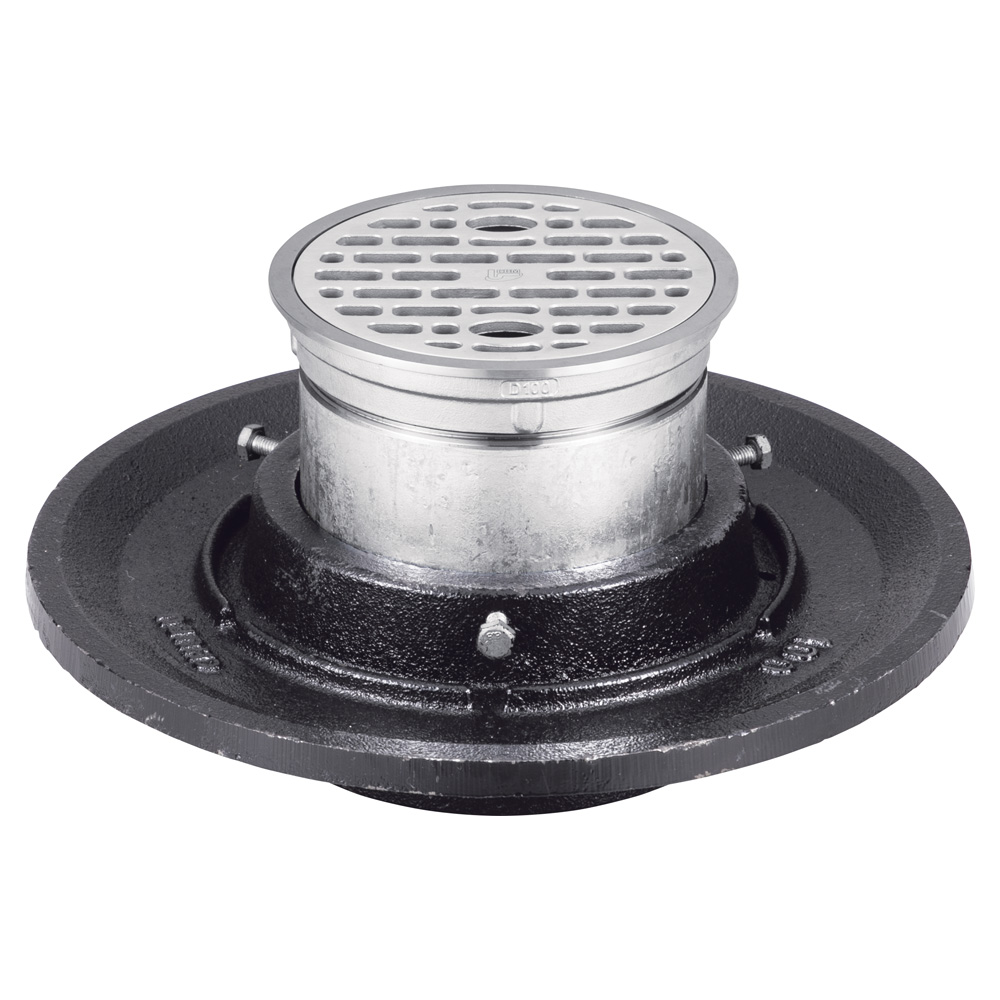

COD-D [DD型金具] DB-A（SU） [D-SN型金具]
※（SU）・・・ステンレス製
P型トラップ付き（よこ引き排水）

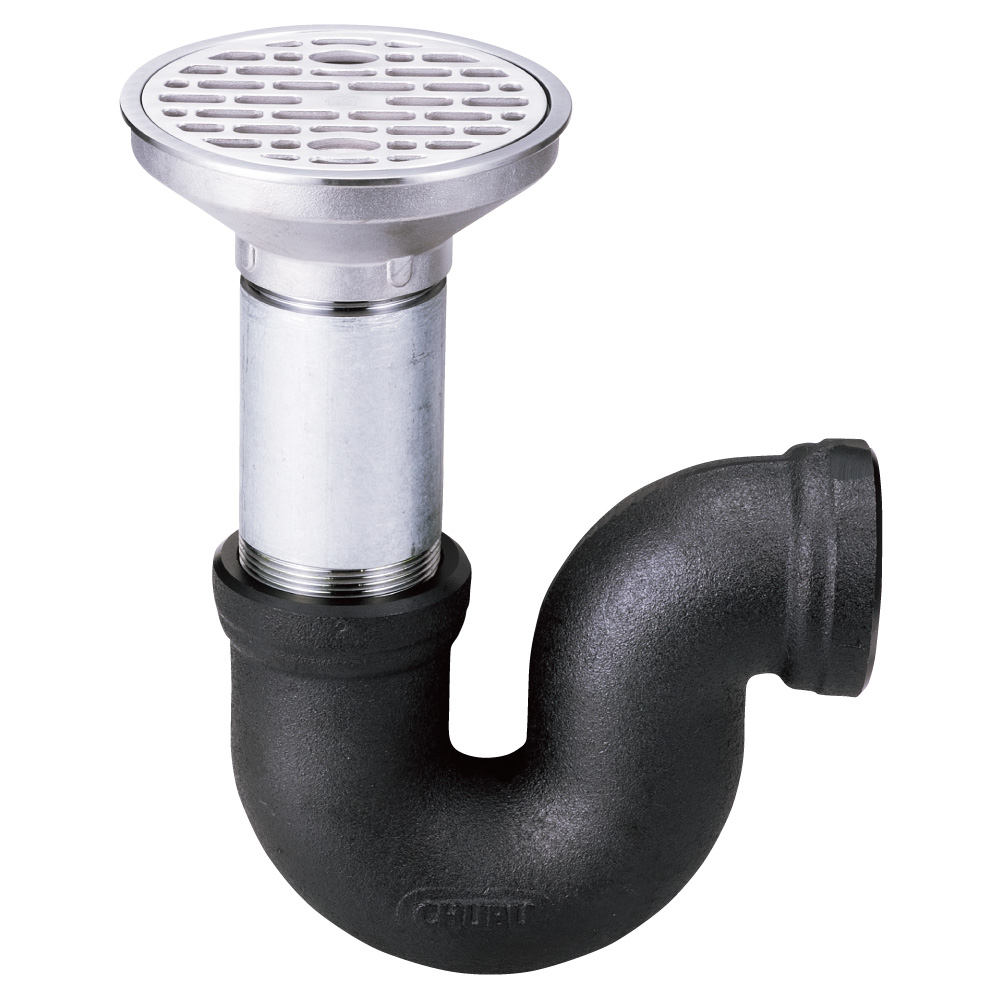

T3A [CD型金具+Pトラップ]非防水層用 T3A（SU） [C-S型金具+Pトラップ]非防水層用

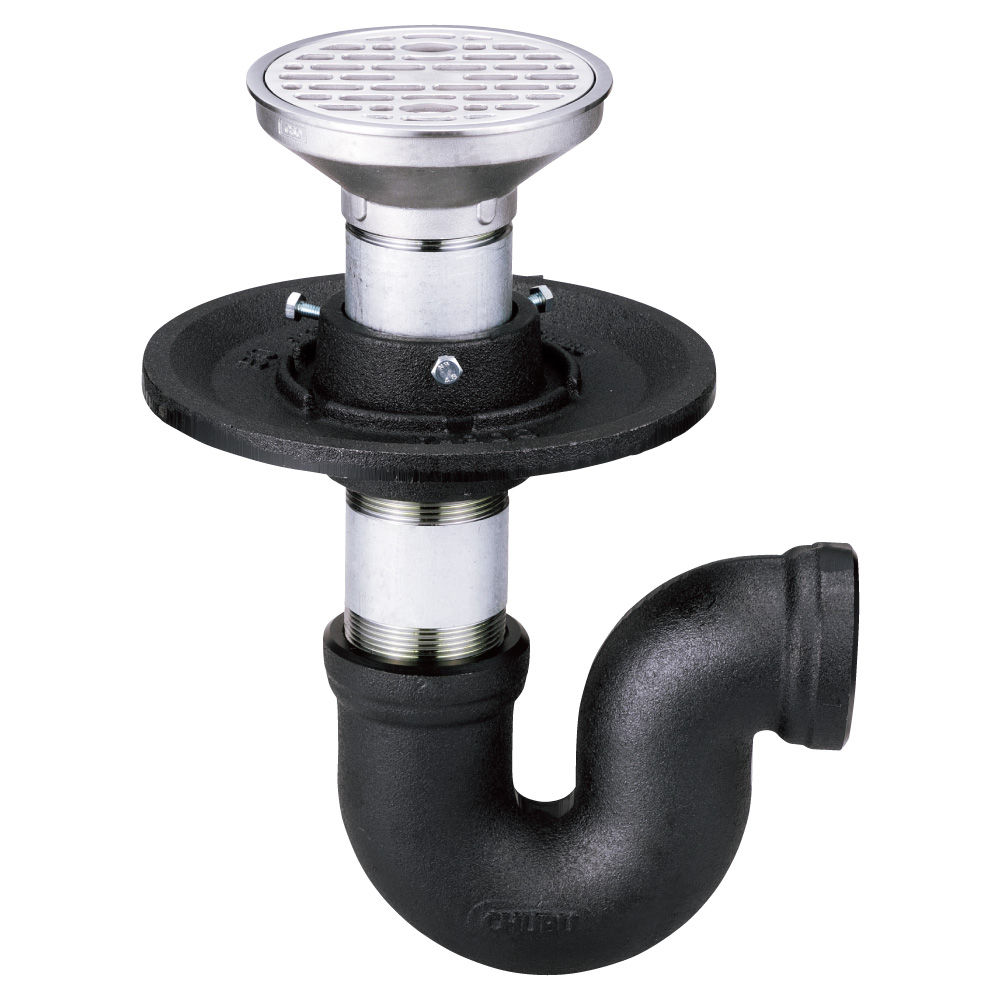

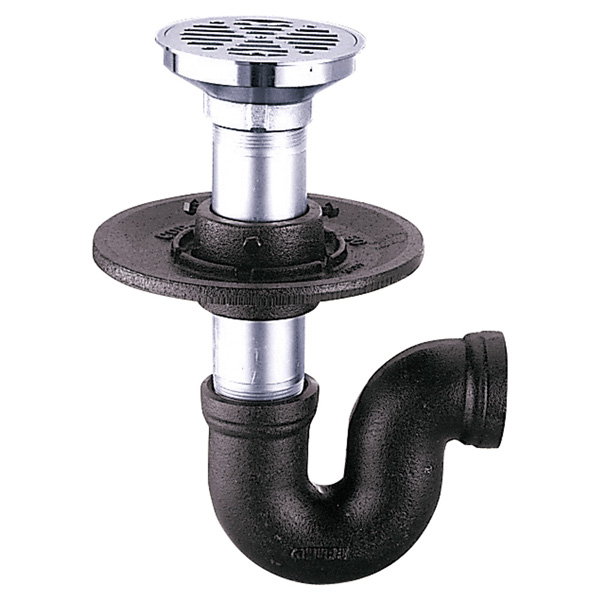

T3B [CD型金具+Pトラップ+防水皿]防水層用 T3B（SU） [C-S型金具+Pトラップ+防水皿] 防水層用
※（SU）・・・ステンレス製
施工イメージ

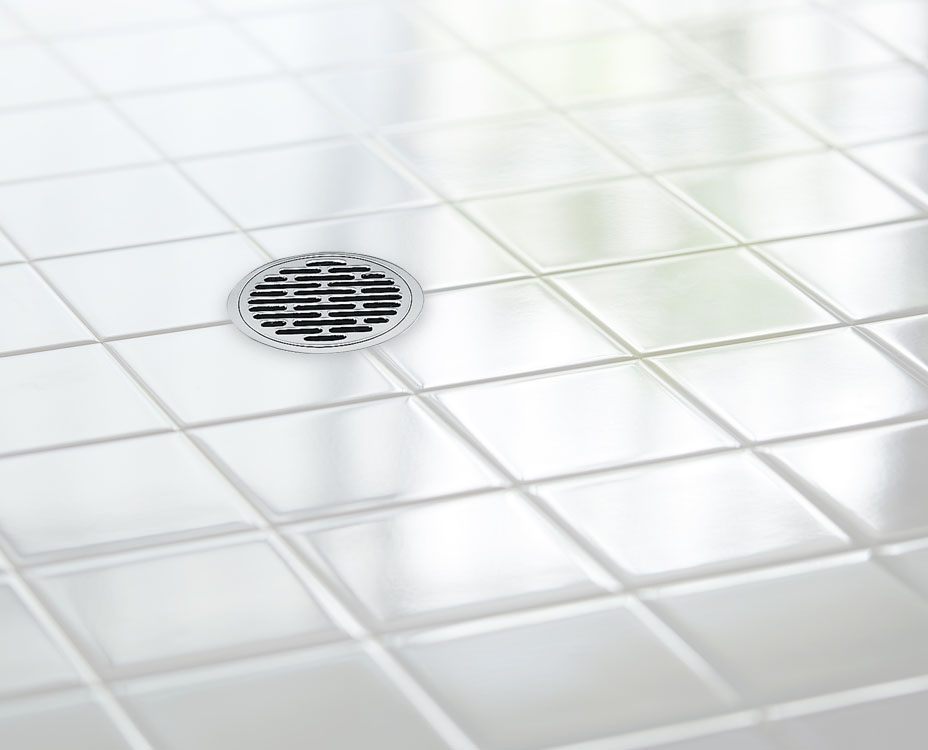

DD型金具 JCW204 D

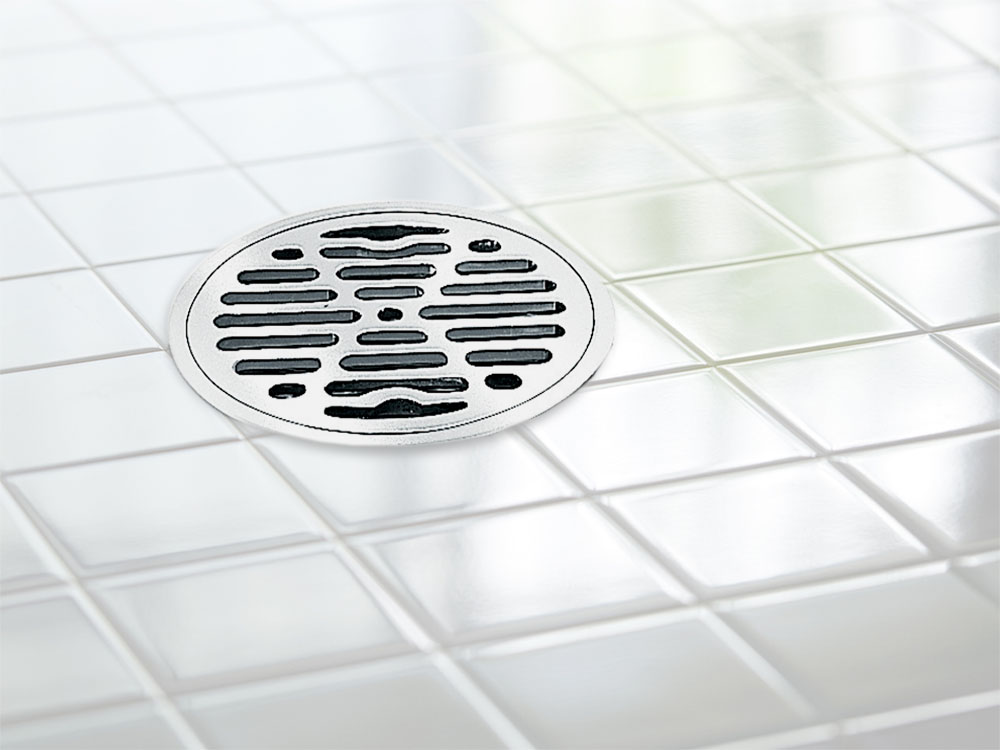

CD型金具 JCW204 C
