ルーフドレン 防水層張掛け幅50mm RAG-5S
| 型式 |
RAG-5S |
| 排水形式 |
たて引き |
| 材質 |
鋳鉄 |
| 施工方法 |
打込用 |
| 防水方法 |
アスファルト・シート防水 |
| 接続方法 |
ねじ込式 |
| 使用場所 |
屋上 |
| 備考 |
JCW301 RJ-AA |
| 備考2 |

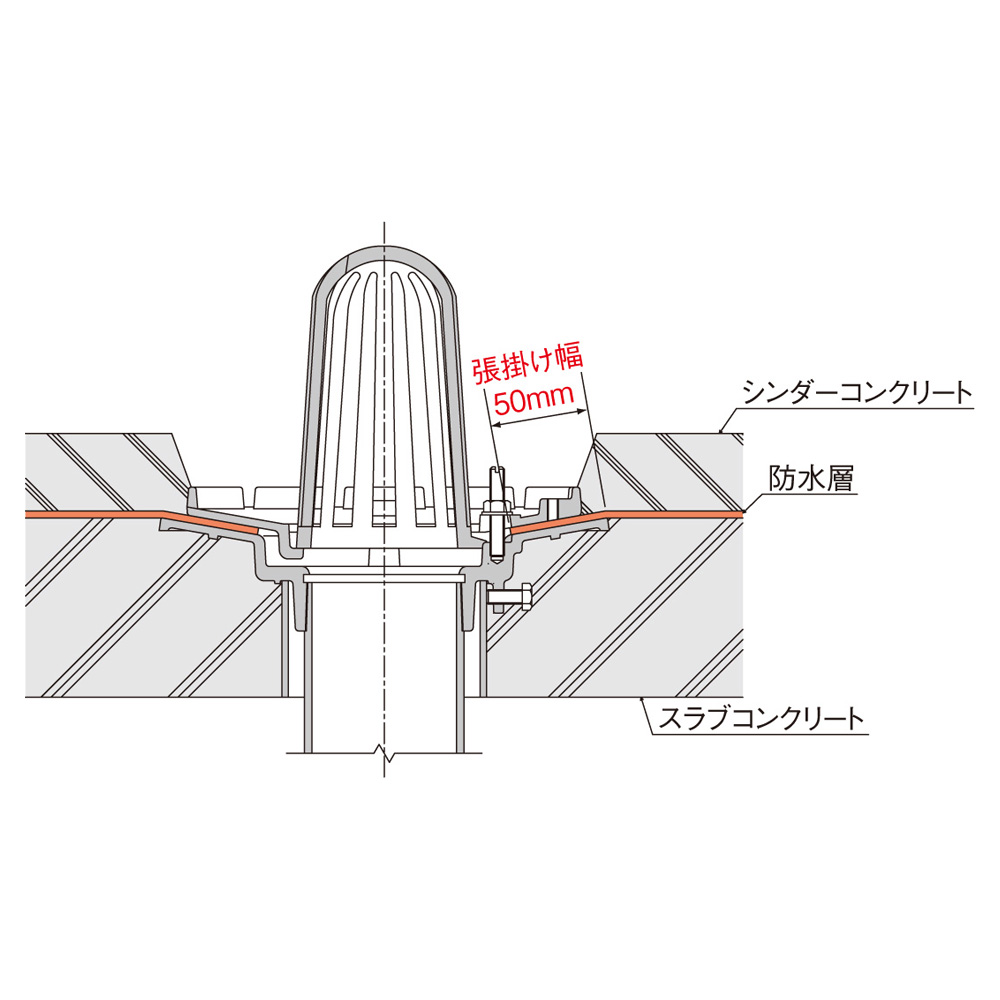

防水層の張掛け幅が50mm以上ありますので、防水層との密着性が向上し、確実な防水工事が施せます。施工方法【動画】 |
| 呼ビ径 | 型式記号 |
DXF |
DWG |
PDF | PDF一覧 | 相関図 | 施工要領 |
| 50 | RAG-5S-50 |
|
|
| | | |
| 65 | RAG-5S-65 |
|
|
| | | |
| 75 | RAG-5S-75 |
|
|
| | | |
| 100 | RAG-5S-100 |
|
|
| | | |
| 125 | RAG-5S-125 |
|
|
| | | |
| 150 | RAG-5S-150 |
|
|
| | | |

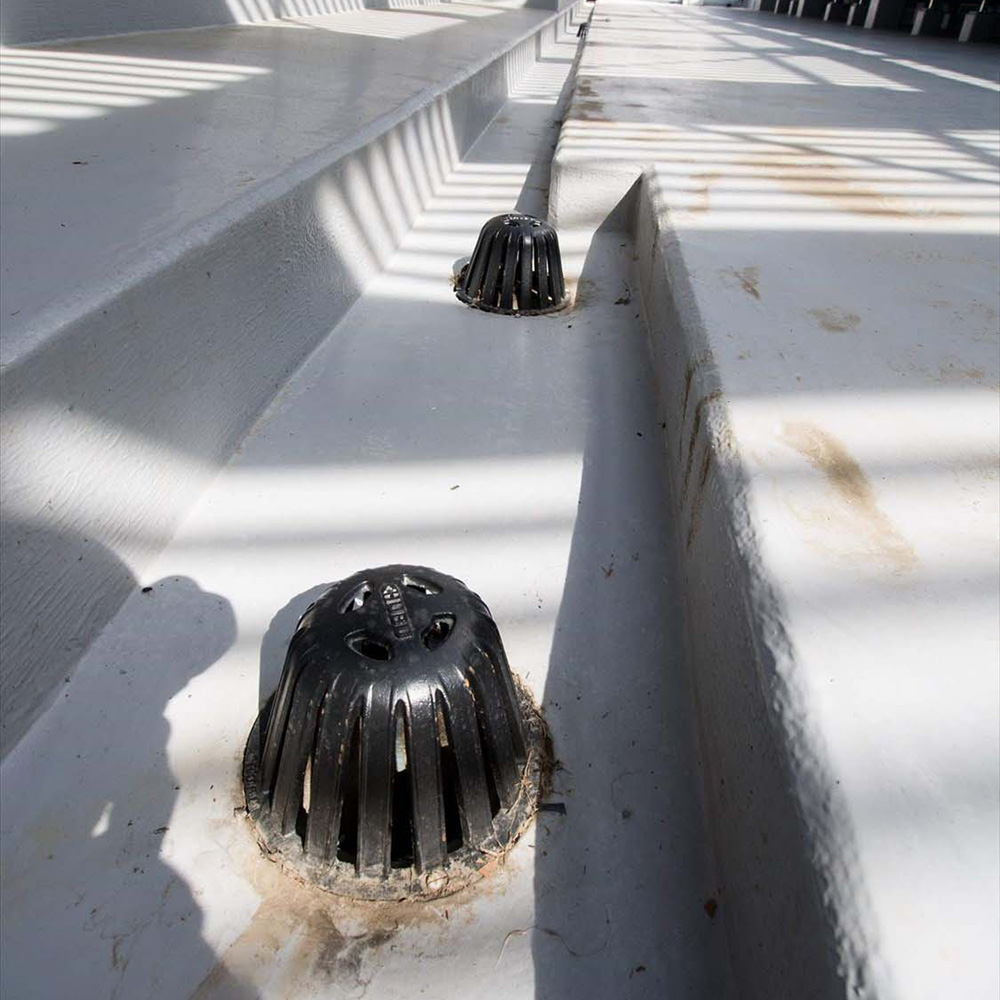

ルーフドレンの施工事例
