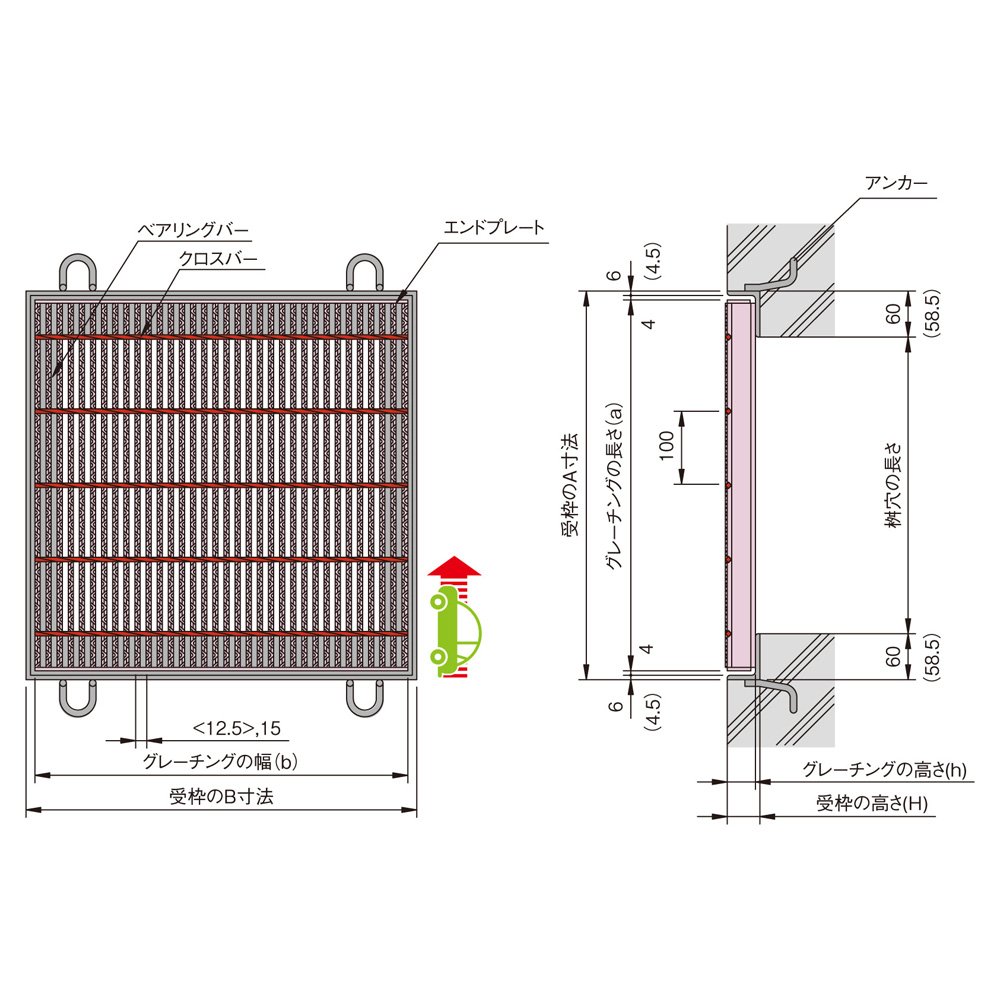

落し込み式細目正方形桝用スチールグレーチング CXHBF・VG1HBF
| 型式 |
CXHBF・VG1HBF |
| 分類 |
グレーチング |
| 適用溝 |
集水桝用 |
| ピッチ目 |
細目 |
| 適用荷重 |
T-14 |
| 車両進行方向 |
横断用 |
| バー形状 |
Vギザ |
| 備考 |
クロスバーピッチ：100mm |
| 備考2 |
公共建築協会評価対象製品 |
| 適用荷重 | 桝穴 | 型式記号 |
DXF |
DWG |
PDF |
| T-14 | 300x300 | CXHBF-332-33 |
|
|
|
| T-14 | 350x350 | CXHBF-332-350 |
|
|
|
| T-14 | 400x400 | VG1HBF-532-44 |
|
|
|
| T-14 | 450x450 | CXHBF-338-450 |
|
|
|
| T-14 | 500x500 | VG1HBF-538-55 |
|
|
|
| T-14 | 600x600 | VG1HBF-544-66 |
|
|
|
| T-14 | 700x700 | VG1HBF-544-77 |
|
|
|
| T-14 | 800x800 | VG1HBF-750-88 |
|
|
|
| T-14 | 900x900 | VG1HBF-750-99 |
|
|
|
| T-14 | 1000x1000 | VG1HBF-750-11 |
|
|
|

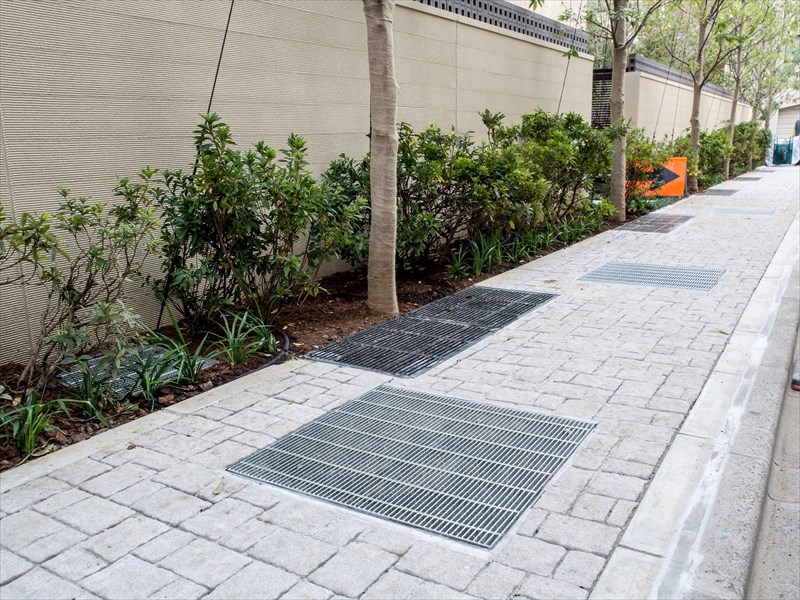

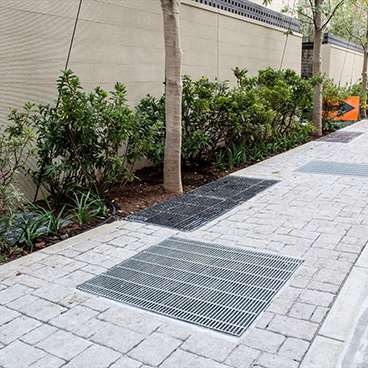

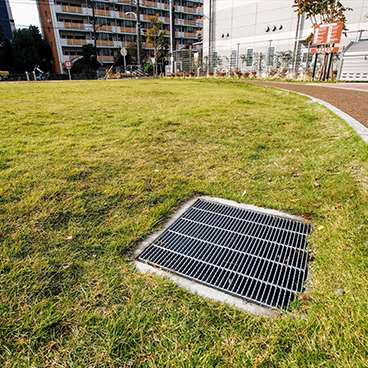

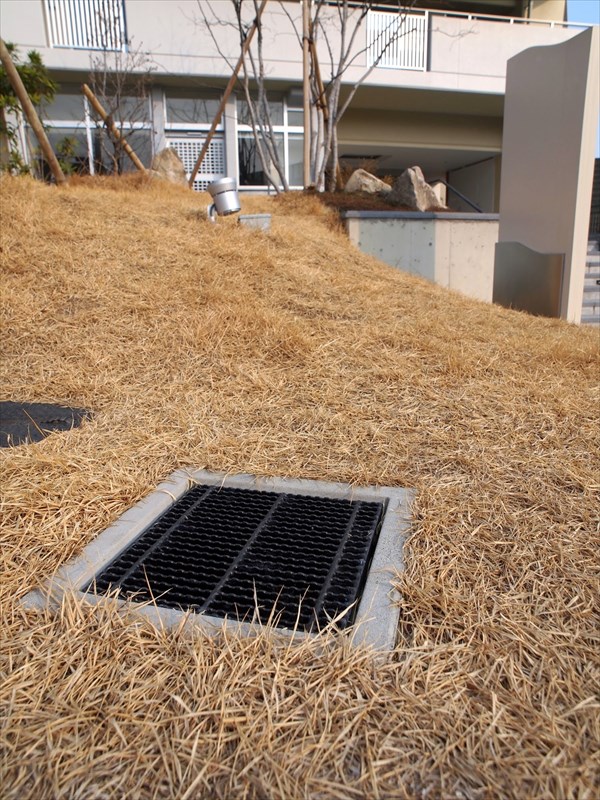

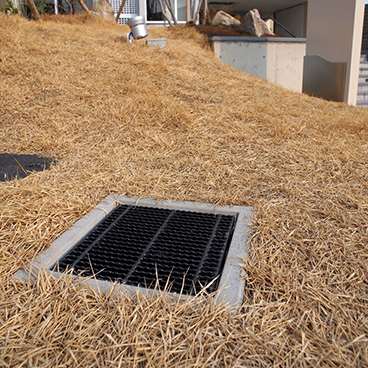

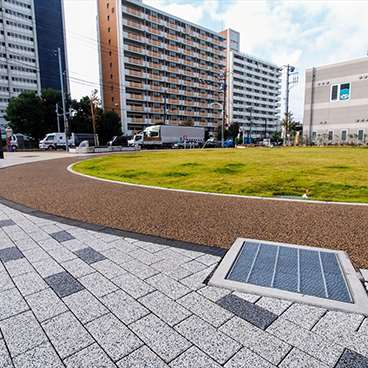

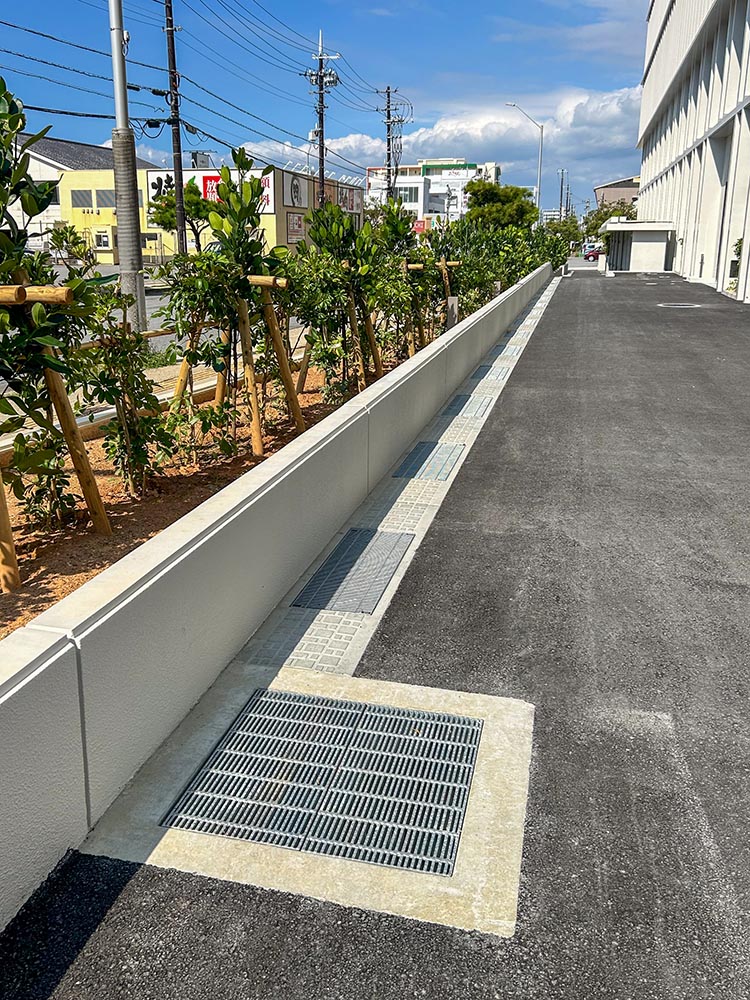

スチールグレーチングの施工事例
