バルブボックスバルブボックス

止水弁・散水栓・量水器点検用収納ボックス

バルブボックス

■止水弁ボックス
止水弁(しすいべん)は比較的口径が小さい給水管の通水制止をするための水栓を示しており、止水弁を収納するためのボックスを止水弁ボックスと呼びます。止水栓(しすいせん)ボックスと呼ぶ事もあります。

■散水栓ボックス
散水栓(さんすいせん)を収めるためのボックスのことです。主に建物周辺の床や壁、植栽周りに取り付けられる事が多く、庭の散水、清掃などに使用されており、耐久性が高くコストパフォーマンスに優れた鋳鉄製、耐食性と美観を兼ね備えた美しいステンレス製を用意しています。敷地内で2t車まで通行可能な軽荷重用も用意しています。

■量水器ボックス
量水器(りょうすいき)ボックスは、メーターボックス(MB)とも呼ばれており、住宅やビルの建設物周辺に取り付けられた水道メーターを収納するボックスのことを示します。戸建て住宅では玄関脇、集合住宅では各住戸の入口付近に設けられています。一般的に量水器ボックスの中には水道メーターと止水栓が入っており検針や点検に使用します。敷地内で25t車両まで通行可能な重荷重用も用意しています。

◇設計に役立つ豆知識
止水栓・散水栓・量水器ボックスの違いについて、施工事例と図面で詳しく解説

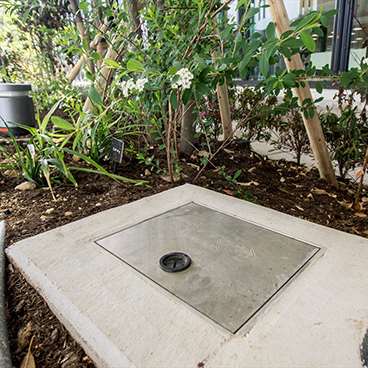

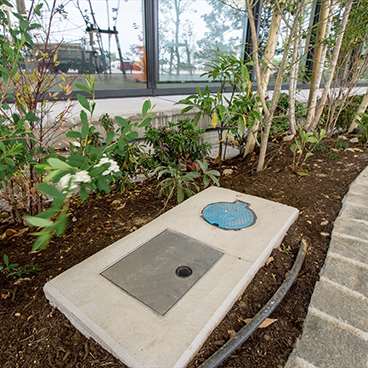

バルブボックスの施工事例

検索条件(条件を設定して、検索ボタンを押してください)

製品リスト

25件中 1件~20件を表示しています。

外観 品名 材質呼び径適用荷重タイプ規格記号型式記号
止水弁ボックス 鋳鉄40以下歩道B-1、B1(VC-P・VC-1~2)B-1S
止水弁ボックス 鋳鉄40以下歩道B-1
止水弁ボックス ステンレス鋳鋼40以下歩道SB-1S
止水弁ボックス ハイグリップタイプ 鋳鉄50-80・100-200中荷重(敷6t)MHA-P、VC-3~5CMH-1P止水弁
散水栓/量水器ボックス 鋳鉄13-20軽荷重(敷2t)標準BD-3-1
散水栓/量水器ボックス 鋳鉄13-20軽荷重(敷2t)固定金具付BD-3-2
散水栓/量水器ボックス 鋳鉄13-20歩道標準B-3N-1

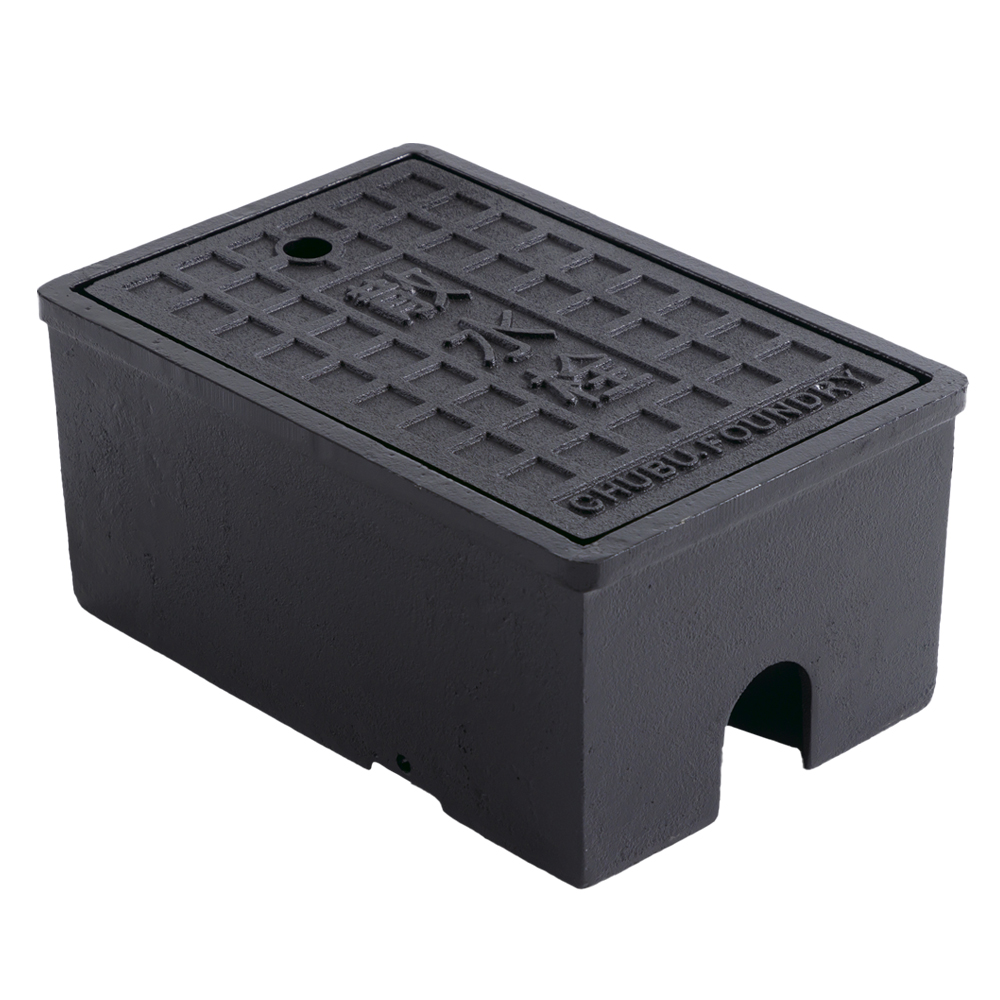

散水栓/量水器ボックス 鋳鉄13-20歩道固定金具付B-3N-2
散水栓ボックス 鋳鉄13-20歩道標準B-3-1

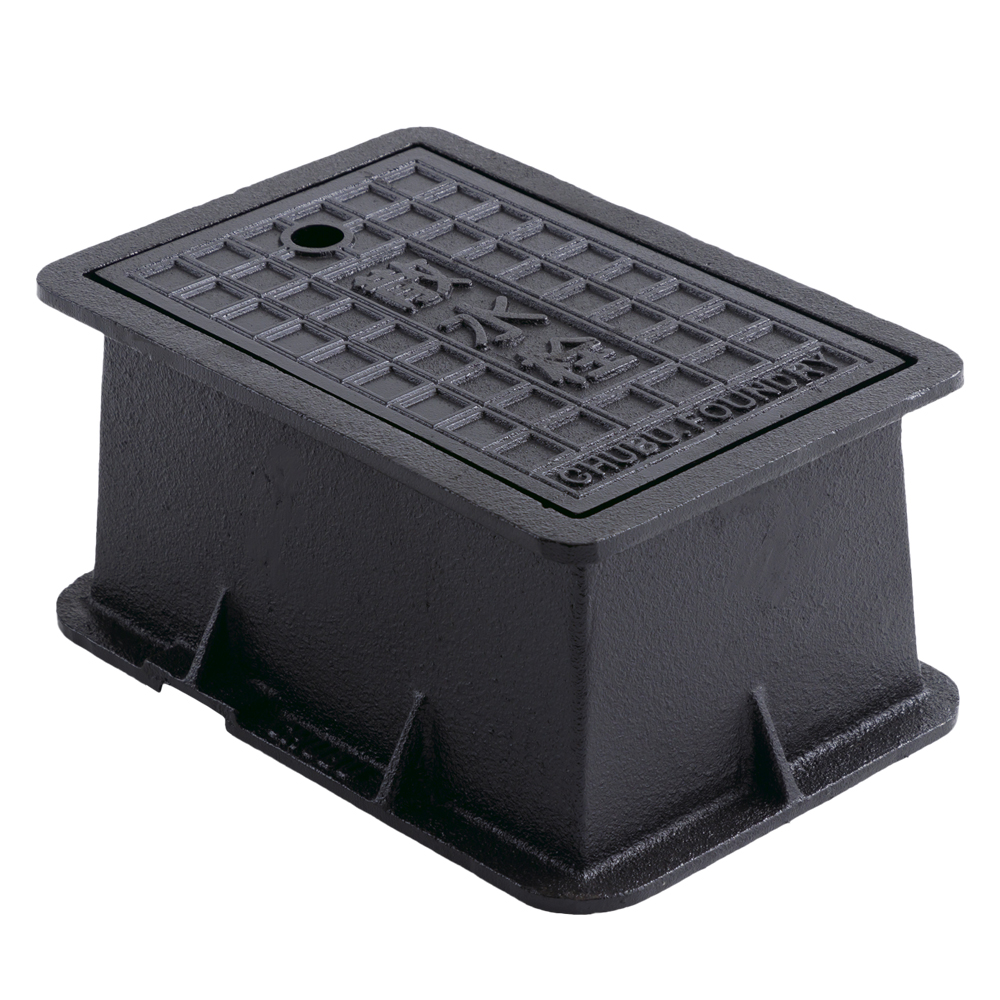

散水栓ボックス 鋳鉄13-20歩道固定金具付B-3-2

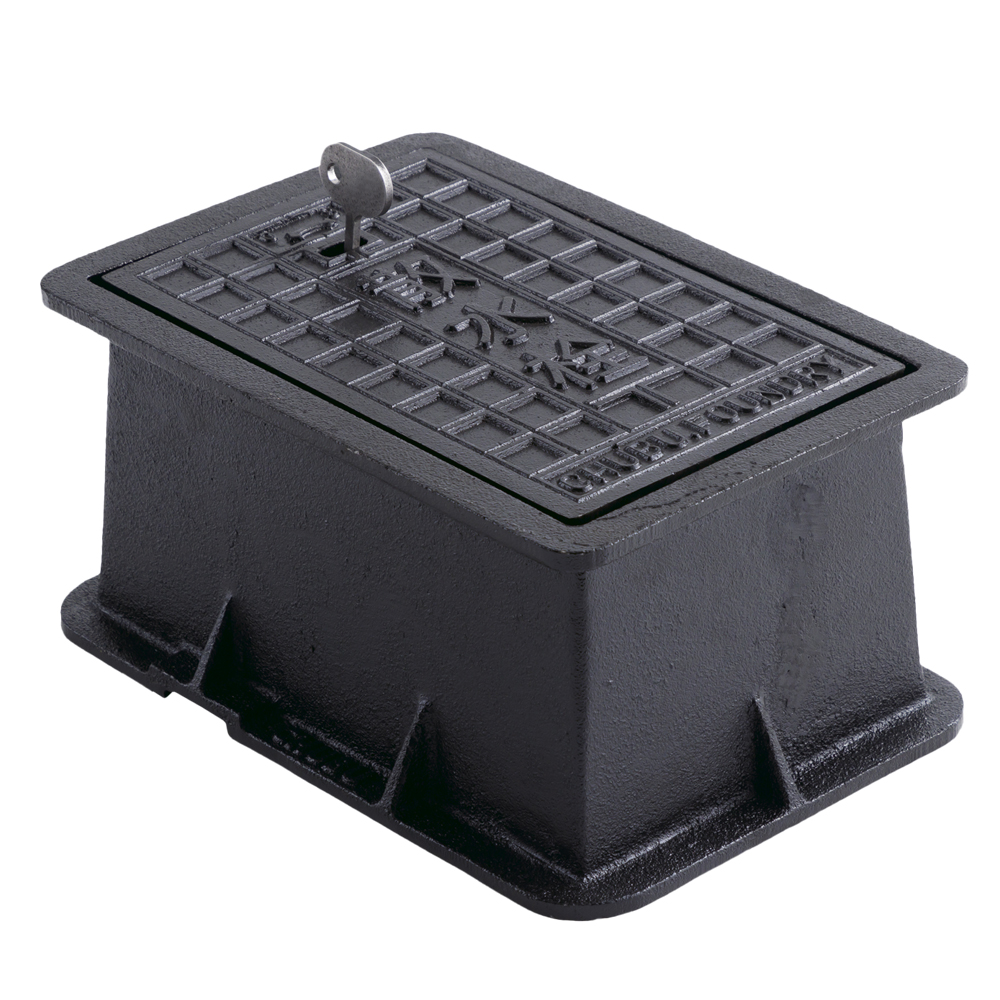

鍵付散水栓ボックス 鋳鉄13-20歩道標準B-3K-1
鍵付散水栓ボックス 鋳鉄13-20歩道固定金具付B-3K-2
量水器ボックス 鋳鉄13-20歩道標準MB
中荷重用 量水器ボックス ダクタイル鋳鉄25-32中荷重(敷6t)MBD-1
重荷重用 量水器ボックス ダクタイル鋳鉄40-65重荷重(敷25t)MBD-2
重荷重用 量水器ボックス ダクタイル鋳鉄80-150重荷重(敷25t)MBD-3
量水器ボックス 鋳鉄25-32軽荷重(敷2t)MB-1、MC-1MB-1
量水器ボックス 鋳鉄40-65軽荷重(敷2t)MB-2、MC-2MB-2

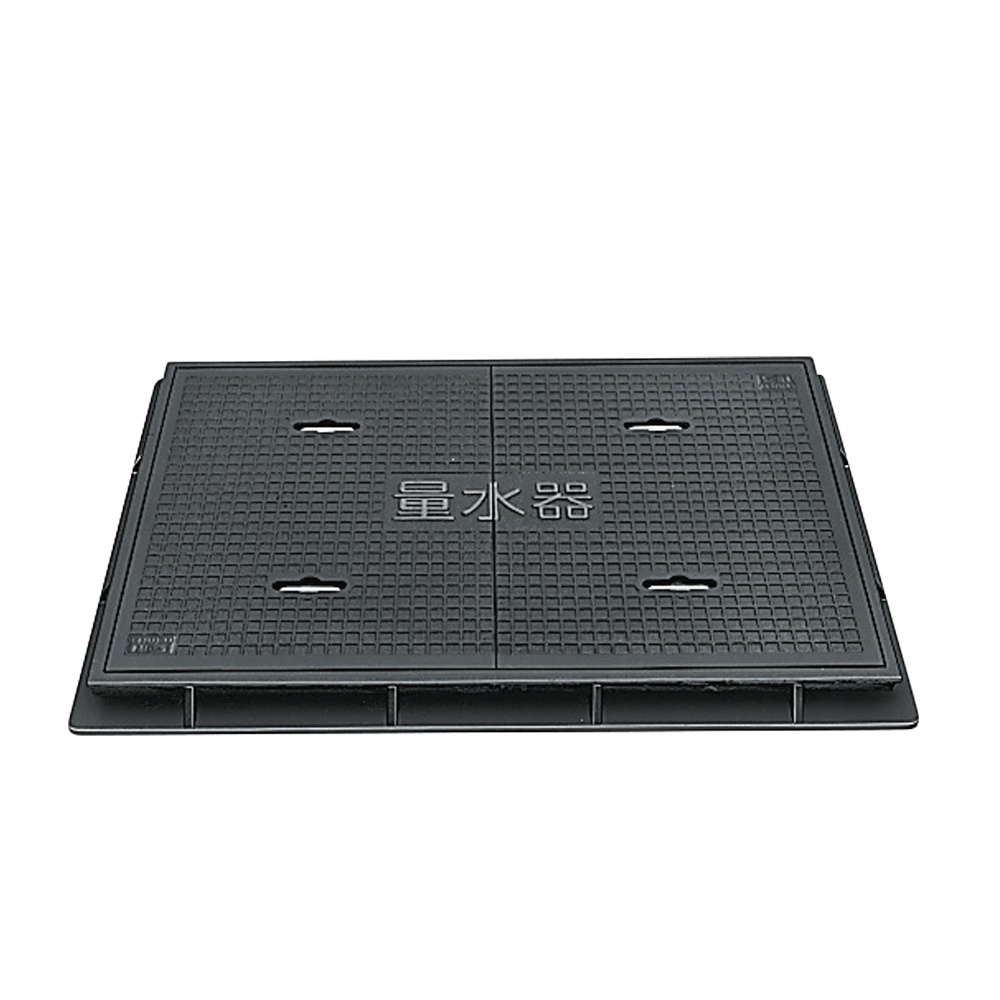

重荷重用 量水器ボックス 鋳鉄80-150軽荷重(敷2t)MB-3、MC-3MB-3

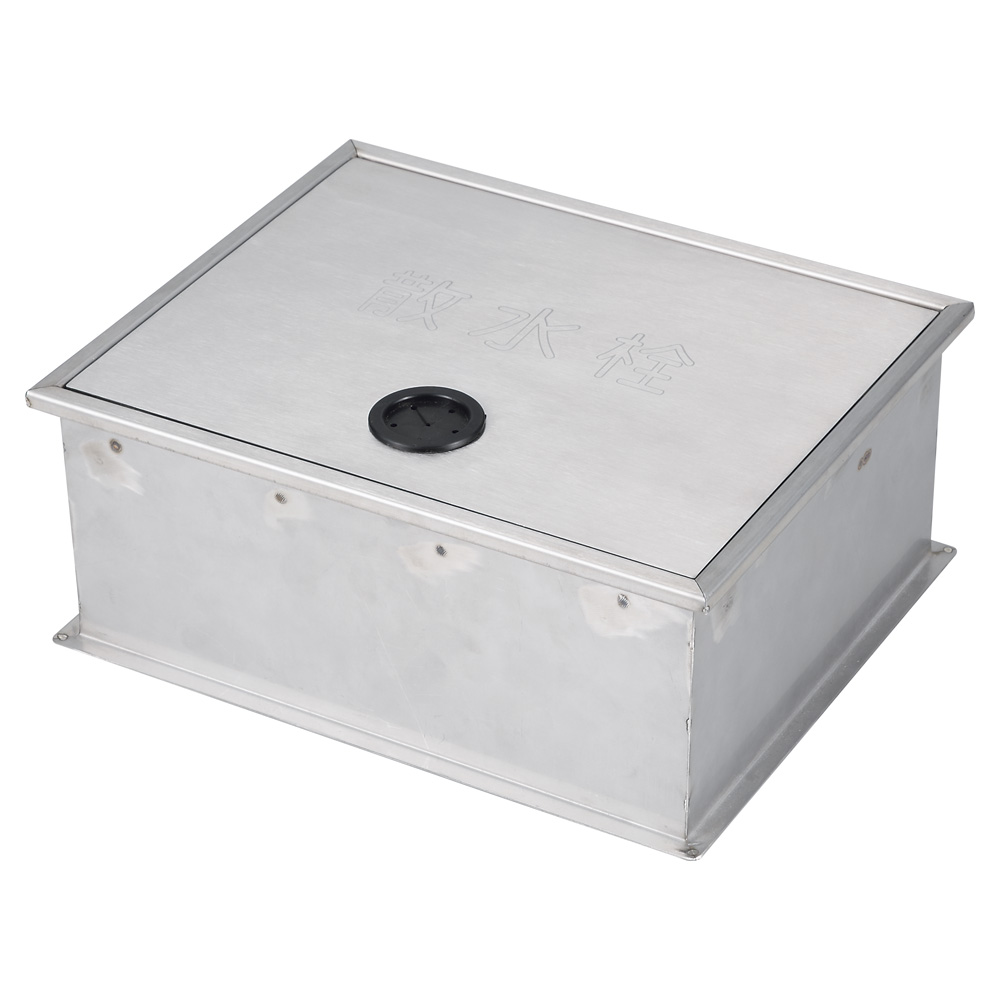

散水栓ボックス ステンレス13-20B-3S-1C
