ルーフドレンの差し込み式とねじ込み式の違いについて
2023-10-02[豆知識]

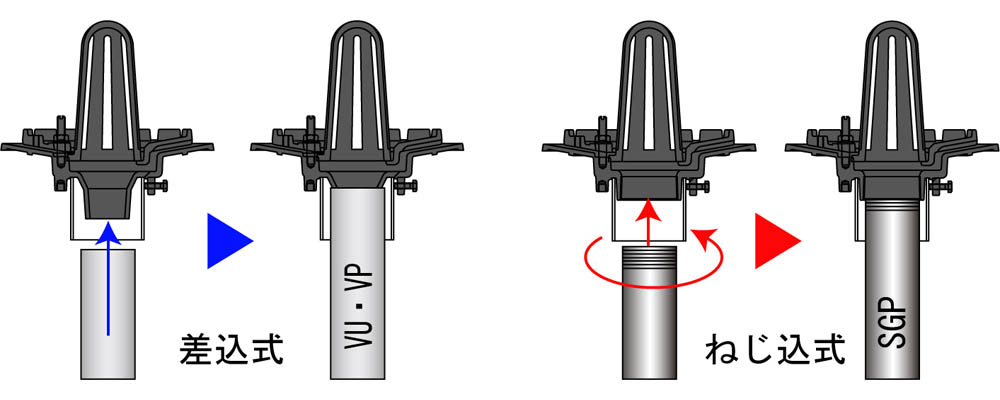

ルーフドレン本体と排水管の接続方法は「差込式」と「ねじ込式」があります。
■差込式（左）
排水管を差し込むだけで接続できます。ルーフドレン本体下部の排水口が排水管内径より小さいため
差し込みが比較的容易です。排水管の主な材質は塩ビ（VU管・VP管）で屋外配管に適します。
差込式はねじ込式と比べてローコストですが、密閉性がないため屋内配管には使用できません。
■ねじ込式（右）
ルーフドレン本体下部と排水管をねじ込んで接続します。差込式と比べて排水管をねじ込む事により接続部
に密閉性が高く屋内配管に適しています。
ルーフドレン本体下部の排水口に予め管用テーパねじ管用（めねじ加工）を施しています。
接続する排水管にはねじ加工がされていないため管用テーパおねじ加工を施す必要があります。
排水管の主な材質は鋼管（SGP管）です。
※管用テーパねじJIS記号
「Rc」新JIS管用テーパめねじ 例：Rc3（ねじ径：87.9mm）
「R」新JIS管用テーパおねじ 例：R4（ねじ径：113mm）
「PT」旧JISテーパめねじ 例：PT8（ねじ径：214.6mm）

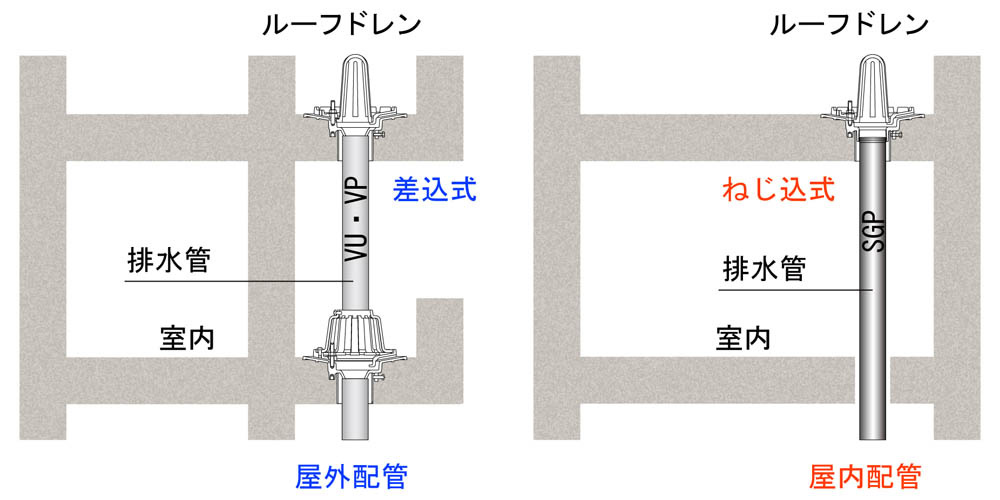

屋外配管と屋内配管について
屋外配管には排水管を差し込むだけで接続可能な「差込式」をお選びください。差込式はVU管用、VP管用
と呼ばれる事もあります。屋内配管には密閉性が高い「ねじ込式」をお選びください。ねじ込式は鋼管用、
SGP管用、白管用と呼ばれる事もあります。

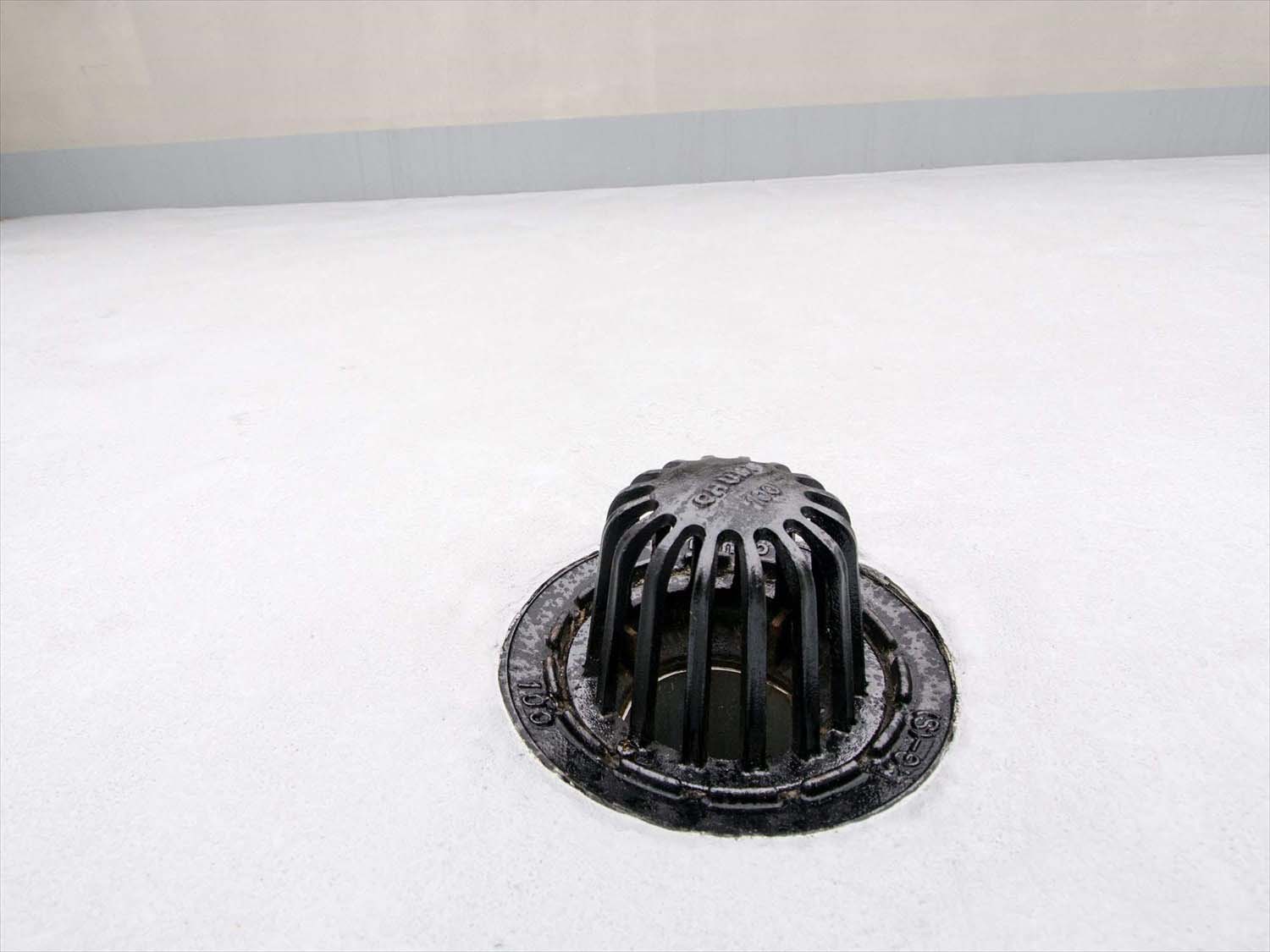

施工事例
